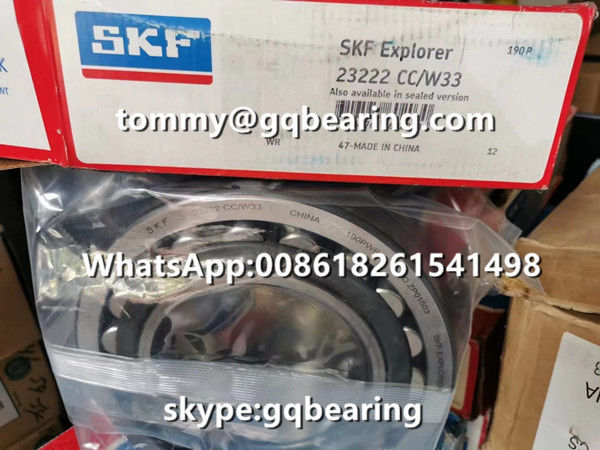

Revestimento de rolos esféricos de aço de linha única Gcr15 P5 23222 CC/W33

Características:

1. Rolamentos de rolos esféricosOs rolamentos esféricos podem, assim, acomodar desalinhamento estático e dinâmico..No entanto, os rolos esféricos são difíceis de produzir e, por conseguinte, caros,e os rolamentos têm maior atrito do que um rolamento ideal cilíndrico ou cônico, uma vez que haverá uma certa quantidade de deslizamento entre os elementos de rolamento e os anéis.
2. Rolamentos de rolos esféricosSão capazes de suportar, não só cargas radiais pesadas, mas também algumas cargas axiais em ambas as direcções.
3. Alguns rolamentos de rolos esféricosSão equipados com furos cónicos e podem ser montados directamente em eixos cónicos ou cilindros utilizando adaptadores ou mangas de retirada.

Ficha de dados do 23222 CC/W33 com o seguinte:

Os rolamentos esféricos de acordo com os diferentes tipos de gaiolas podem ser classificados do seguinte modo:
■ Rolamentos esféricos CC/W33 série
■ Rolamentos esféricos da série CA/W33
■ Rolamentos esféricos da série F3
■ Série de gaiolas MB com rolamentos esféricos
■ Série de rolamentos esféricos E
Estruturas e código de sufixo dos rolamentos esféricos de série populares:
De acordo com as dimensões e as séries dos rolamentos, escolher um dos seguintes desenhos internos e conceber os rolamentos esféricos das diferentes séries.O gráfico a seguir mostra os rolamentos esféricos com anéis internos diferentes e as estruturas das gaiolas.
Designação dos rolamentos esféricos
Os rolamentos esféricos são produzidos em vários desenhos, dependendo da série e do tamanho do rolamento.
- a disposição do anel de guia flutuante, bem como
- a concepção do anel interno e/ou das gaiolas,
tal como descrito a seguir.

• C(J), CC--Duas gaiolas de aço tipo janela, anel interno sem flange e centro do anel de guia no anel interno
• EC ((J), EC ((J) -- Duas gaiolas de aço tipo janela, anel interno sem flange, anel de guia no centro do anel interno e complemento de rolo reforçado.
• CA - Caixa de latão mecanizada de uma peça, de duas pontas, com flanges de retenção no anel interno e centro do anel de guia no anel interno
• Como CA, mas com uma gaiola de aço.
• ECA, ECAC... Complemento de rolos reforçado, gaiola de latão mecanizada de uma peça, dupla, flanges de retenção no anel interno, centro do anel de guia no anel interno.
• ECAF... como ECA, mas com uma gaiola de aço.
• E-- Para rolamentos com um diâmetro de furo d ≤ 65 mm: duas gaiolas de aço prensadas de tipo janela, com anel interno sem flange e anel de guia centrado no anel interno
• CAFA-- Caixa de aço mecanizada de uma peça, de duas pontas, centrada na pista do anel externo, com flanges de retenção no anel interno e anel de guia centrado no anel interno
