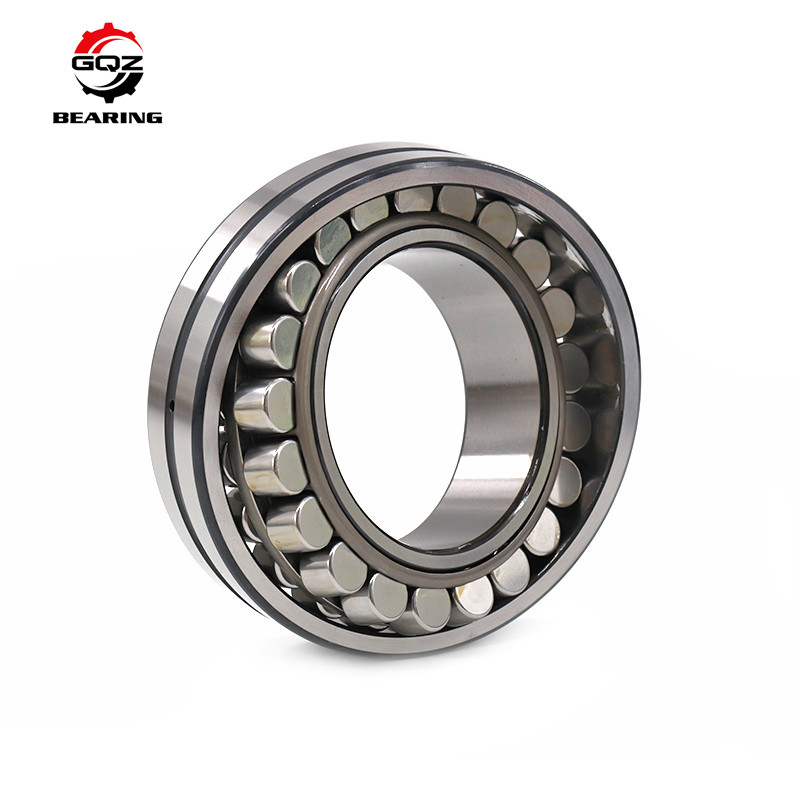

Rolamento de rolo esférico da gaiola de bronze, rolamentos de rolo 24020CAKW33C4 da elevada precisão
Especificações:
Carregamento | rolamento de rolo esférico |
Modelo | 24020CAKW33C4 |
d | 100mm |
D | 150mm |
B | 50mm |
Avaliação dinâmica básica da carga | 296 KN |
Avaliação básica da carga estática | 415 KN |
Limite de carga da fadiga | 45.5KN |
Massa | 3.1KG |
Descrição:
1. Elevada precisão
2. De baixo nível de ruído
3. Menos vibração
4. Seja personalizado
5. Vida útil longa
Estrutura:
Projetos esféricos dos rolamentos de rolo
CA---O projeto alternativo da segunda geração, estes rolamentos caracteriza uma gaiola de bronze precisão-feita à máquina e um rolo simétrico reforçado e é equivalente ao projeto do centímetro cúbico em avaliações da carga. São usados para trocar com o projeto de C, particularmente para o grande tamanho.
MB---Caracterize uma gaiola de bronze precisão-feita à máquina de duas partes. Estes rolamentos incorporam rolos simétricos reforçados, e são equivalentes ao projeto do centímetro cúbico na capacidade de carga.
Centímetro cúbico---Caracteriza uma gaiola de aço carimbada e um rolo simétrico reforçado. Como um projeto da segunda geração, estes projetos do rolamento são aperfeiçoados para oferecer umas avaliações consideravelmente mais altas da carga do que projetos convencionais para uma escala de aplicações larga e da vida útil longa.
Rolamentos de rolo esféricos---CA/MB/CC
Designação |
Dimensão principal |
(kN) Avaliações da carga básica |
(r/min) Avaliações da velocidade |
Massa |
|||||
d | D | B | r minuto |
Dinâmico |
Estático |
Graxa |
Óleo |
quilograma | |
23032 | 160 | 240 | 60 | 2,1 | 376 | 730 | 1500 | 1900 | 13,5 |
24032CA | 160 | 240 | 80 | 2,1 | 636 | 1164 | 1100 | 1500 | 12,9 |
24132CA | 160 | 270 | 109 | 2,1 | 1010 | 1700 | 700 | 900 | 25,4 |
22232K | 160 | 290 | 80 | 3 | 805 | 660 | 1500 | 1900 | 23,5 |
22232/W33 | 160 | 290 | 80 | 3 | 658 | 1074 | 1350 | 1700 | 22,1 |
22332 | 160 | 340 | 114 | 4 | 1170 | 1730 | 800 | 1000 | 50,3 |
23034 | 170 | 260 | 67 | 2,1 | 450 | 900 | 1400 | 1800 | 14,7 |
23034K/W33 | 170 | 260 | 67 | 2,1 | 450 | 900 | 1400 | 1800 | 14,6 |
23034CA | 170 | 260 | 67 | 2,1 | 615 | 580 | 1600 | 2000 | 14,2 |
24034CA/W33 | 170 | 260 | 90 | 2,1 | 810 | 820 | 1000 | 1400 | 17,8 |
23134 | 170 | 280 | 88 | 2,1 | 875 | 805 | 1200 | 1600 | 23 |
23134K/W33 | 170 | 280 | 109 | 2,1 | 1050 | 1020 | 670 | 850 | 24,8 |
22234 | 170 | 310 | 86 | 4 | 730 | 1230 | 1100 | 1500 | 27,6 |
23234CA | 170 | 310 | 110 | 4 | 1160 | 1835 | 950 | 1300 | 37,1 |
22234CA | 170 | 310 | 86 | 4 | 970 | 820 | 1300 | 1700 | 26,8 |
22334K | 170 | 360 | 120 | 4 | 1200 | 2010 | 850 | 1200 | 59,8 |
23036 | 180 | 280 | 74 | 2,1 | 550 | 1100 | 1300 | 1600 | 19,5 |
23036K/W33 | 180 | 280 | 74 | 2,1 | 550 | 1100 | 1300 | 1600 | 19,3 |
24036 | 180 | 280 | 100 | 2,1 | 930 | 1510 | 850 | 1200 | 22,5 |
23136 | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 27,1 |
23136N | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 26,4 |
24136CA/W33 | 180 | 300 | 118 | 3 | 1170 | 1130 | 630 | 800 | 33 |
22236 | 180 | 320 | 86 | 4 | 750 | 1300 | 1200 | 1500 | 28,6 |
23236CA | 180 | 320 | 112 | 4 | 1250 | 2060 | 900 | 1200 | 39,6 |
22236CA/W33 | 180 | 320 | 86 | 4 | 1030 | 880 | 1300 | 1700 | 29,4 |
22336 | 180 | 380 | 126 | 4 | 1430 | 2210 | 800 | 1100 | 80,7 |
2638 | 190 | 280 | 67 | 2,5 | 542 | 978 | 1200 | 1500 | 13,7 |
23038K | 190 | 290 | 75 | 2,1 | 626 | 1100 | 1200 | 1500 | 20,5 |
23038CA | 190 | 290 | 75 | 2,1 | 765 | 735 | 1300 | 1700 | 16,9 |
24038CA | 190 | 290 | 100 | 2,1 | 980 | 1000 | 950 | 1300 | 22,8 |
22238CAK | 190 | 340 | 92 | 4 | 1070 | 1650 | 1200 | 1600 | 36 |
23238CA | 190 | 340 | 120 | 4 | 1410 | 2300 | 850 | 1100 | 51 |
22338 | 190 | 400 | 132 | 5 | 1400 | 2440 | 760 | 1000 | 80,6 |
23040 | 200 | 310 | 82 | 2,1 | 655 | 1170 | 1100 | 1400 | 26,2 |
24040CA | 200 | 310 | 109 | 2,1 | 1130 | 1170 | 900 | 1200 | 31,3 |
23140 | 200 | 340 | 112 | 3 | 930 | 1830 | 850 | 1200 | 50,9 |
24040CA | 200 | 340 | 112 | 3 | 1350 | 1260 | 950 | 1300 | 43,6 |
24140CK30 | 200 | 340 | 140 | 3 | 1530 | 2700 | 560 | 700 | 52 |
22240 | 200 | 360 | 98 | 4 | 940 | 1630 | 1000 | 1400 | 44,7 |
22240CA/W33 | 200 | 360 | 98 | 4 | 1270 | 1110 | 1100 | 1500 | 44,5 |
22340K | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
22340 | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
2644 | 220 | 320 | 76 | 3 | 758 | 1280 | 1000 | 1300 | 21,6 |
23044 | 220 | 340 | 90 | 3 | 960 | 990 | 1100 | 1500 | 28,8 |
23044CA | 220 | 340 | 118 | 3 | 1070 | 1040 | 1100 | 1500 | 32 |
24044CA | 220 | 340 | 118 | 3 | 1320 | 1370 | 850 | 1100 | 39 |
23144 | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54,8 |
23144CA | 220 | 370 | 120 | 4 | 1570 | 1520 | 900 | 1200 | 54,7 |
23144K | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54,8 |
22244 | 220 | 400 | 108 | 4 | 1200 | 2100 | 850 | 1200 | 57,6 |
23244 | 220 | 400 | 144 | 4 | 1800 | 2820 | 670 | 850 | 94,6 |
22344/W33 | 220 | 460 | 145 | 5 | 1700 | 3090 | 670 | 850 | 129 |
23948CA | 240 | 320 | 60 | 2,1 | 635 | 710 | 1300 | 1700 | 14,9 |
23048 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37,6 |
23048K/W33 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37,4 |
23148 | 240 | 400 | 128 | 4 | 1200 | 2560 | 760 | 990 | 77,2 |
24148/W33 | 240 | 400 | 160 | 4 | 1200 | 3300 | 430 | 540 | 81,6 |
24148CAK30/W33 | 240 | 400 | 160 | 4 | 2020 | 2040 | 480 | 600 | 77,8 |
22248 | 240 | 440 | 120 | 4 | 1490 | 2370 | 800 | 1000 | 85 |
23248 | 240 | 440 | 160 | 4 | 2200 | 3460 | 600 | 760 | 128 |
22348K | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 154 |
22348K/W33 | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 153 |
2650 | 250 | 365 | 87 | 3 | 950 | 1650 | 880 | 1100 | 32,2 |
23052K | 260 | 400 | 104 | 4 | 1000 | 2180 | 810 | 1080 | 51,5 |
24052CA | 260 | 400 | 1400 | 4 | 1780 | 1910 | 700 | 900 | 66,7 |
24052CAK/W33 | 260 | 400 | 140 | 4 | 1780 | 1910 | 700 | 900 | 65,2 |
23152 | 260 | 440 | 144 | 4 | 1950 | 2010 | 800 | 1000 | 92,8 |
23252CA/W33 | 260 | 480 | 174 | 5 | 2780 | 2660 | 630 | 800 | 147 |
22352 | 260 | 540 | 165 | 6 | 2840 | 2550 | 630 | 800 | 191,3 |
23056K | 280 | 420 | 106 | 4 | 1100 | 2380 | 760 | 950 | 62 |
24056CA | 280 | 420 | 140 | 4 | 2140 | 2410 | 670 | 850 | 69,2 |
23156CA | 280 | 460 | 146 | 5 | 2300 | 2310 | 750 | 950 | 105 |
23156 | 280 | 460 | 146 | 5 | 1790 | 3300 | 670 | 850 | 95,5 |
22236CA/W33 | 280 | 500 | 130 | 5 | 2020 | 1800 | 750 | 950 | 118 |
23256 | 280 | 500 | 176 | 5 | 2470 | 4550 | 540 | 670 | 153 |
23256CA | 280 | 500 | 176 | 5 | 2970 | 2910 | 600 | 750 | 147 |
22356 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
22356K/W33 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
23960CA/W33 | 300 | 420 | 90 | 3 | 1190 | 1320 | 950 | 1300 | 40,5 |
23060 | 300 | 460 | 118 | 4 | 1430 | 2740 | 720 | 900 | 75,2 |
24060CA/W33 | 300 | 460 | 160 | 4 | 2280 | 4600 | 540 | 670 | 101 |
23060CA/W33 | 300 | 460 | 118 | 4 | 1830 | 1880 | 800 | 1000 | 71,5 |
23160 | 300 | 500 | 160 | 5 | 2180 | 4030 | 600 | 760 | 134 |
24160CA/W33 | 300 | 500 | 200 | 5 | 3180 | 6100 | 324 | 400 | 159 |
22260CA | 300 | 540 | 140 | 5 | 2620 | 2380 | 750 | 950 | 136 |
23260CA/W33 | 300 | 540 | 192 | 5 | 3300 | 3250 | 530 | 670 | 190 |
22260 | 300 | 540 | 140 | 5 | 2070 | 3250 | 670 | 850 | 143 |
23964K | 320 | 440 | 90 | 3 | 1200 | 2210 | 600 | 750 | 45,1 |
23064K | 320 | 480 | 121 | 4 | 1400 | 2920 | 720 | 900 | 81,5 |
24064CA | 320 | 480 | 160 | 4 | 2380 | 2620 | 700 | 900 | 106 |
23164CAK | 320 | 540 | 176 | 5 | 3150 | 3200 | 630 | 800 | 195 |
23264CA | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23264CAK/W33 | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23968 | 340 | 460 | 90 | 3 | 1260 | 2360 | 810 | 1050 | 50,5 |
23068K | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068/W33 | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068CA | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 114 |
23068CAK | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 111 |
24068CAK30 | 340 | 520 | 180 | 5 | 2870 | 3200 | 530 | 670 | 135 |
24068/W33 | 340 | 520 | 180 | 5 | 2436 | 5060 | 470 | 600 | 160 |
23972 | 360 | 480 | 90 | 3 | 1330 | 2510 | 760 | 990 | 49,1 |
23972CA | 360 | 480 | 90 | 3 | 1700 | 1730 | 850 | 1100 | 46,6 |
23072 | 360 | 540 | 134 | 5 | 1750 | 3730 | 600 | 760 | 114 |
23072CA | 360 | 540 | 134 | 5 | 2390 | 2530 | 670 | 850 | 126 |
24072CA/W33 | 360 | 540 | 180 | 5 | 3010 | 6350 | 500 | 630 | 148 |
23172K | 360 | 600 | 192 | 5 | 2400 | 5350 | 500 | 630 | 222 |
24172 | 360 | 600 | 243 | 5 | 4300 | 7330 | 270 | 340 | 333 |
22372 | 360 | 750 | 224 | 7,5 | 4180 | 7500 | 280 | 360 | 494 |
22372CA | 360 | 750 | 224 | 7,5 | 5400 | 4900 | 400 | 500 | 466 |
23976 | 380 | 520 | 106 | 4 | 1410 | 2670 | 720 | 900 | 73,5 |
23976CA/W33 | 380 | 520 | 106 | 4 | 1750 | 2100 | 800 | 1000 | 69,5 |
23076K | 380 | 560 | 135 | 5 | 1750 | 3780 | 560 | 720 | 122 |
23076CA | 380 | 560 | 135 | 5 | 2440 | 2690 | 630 | 800 | 130 |
24176CAK30/W33 | 380 | 560 | 180 | 5 | 3050 | 3550 | 190 | 260 | 153 |
23176 | 380 | 620 | 194 | 5 | 2680 | 5680 | 360 | 450 | 244 |
23176CA/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 248 |
23176CAK/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 241 |
23980CA/W33 | 400 | 540 | 106 | 4 | 1790 | 2160 | 750 | 950 | 72,4 |
2680 | 400 | 590 | 142 | 6 | 2290 | 4420 | 340 | 530 | 145 |
23080 | 400 | 600 | 148 | 5 | 2100 | 4570 | 540 | 670 | 165 |
23080CA | 400 | 600 | 148 | 5 | 2820 | 3000 | 600 | 750 | 158 |
24080CA/W33 | 400 | 600 | 200 | 5 | 2840 | 3050 | 450 | 560 | 202 |
23180 | 400 | 650 | 200 | 6 | 3060 | 6670 | 340 | 430 | 239 |
23180CA | 400 | 650 | 200 | 6 | 4100 | 4300 | 380 | 480 | 272 |
23280 | 400 | 720 | 256 | 6 | 5750 | 8420 | 310 | 390 | 530 |
22380 | 400 | 820 | 243 | 7,5 | 4650 | 8960 | 240 | 320 | 650 |
23084 | 420 | 620 | 150 | 5 | 2320 | 4570 | 400 | 500 | 159 |
23084CA | 420 | 620 | 150 | 5 | 2970 | 3300 | 450 | 560 | 149 |
23184/W33 | 420 | 700 | 224 | 6 | 4170 | 8100 | 320 | 400 | 402 |
23284CA | 420 | 760 | 272 | 7,5 | 6140 | 11250 | 320 | 400 | 659 |
23088 | 440 | 650 | 157 | 6 | 2450 | 5120 | 390 | 480 | 192 |
23188 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 420 |
23188/W33 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 419 |
23092 | 460 | 680 | 163 | 6 | 2520 | 5880 | 360 | 450 | 223 |
23092CA | 460 | 680 | 163 | 6 | 3550 | 3850 | 400 | 500 | 226 |
23192CA | 460 | 760 | 240 | 7,5 | 5750 | 6200 | 320 | 400 | 457 |
23192CAK/W33 | 460 | 760 | 240 | 7,5 | 5750 | 6200 | 320 | 400 | 452 |
23996 | 480 | 650 | 128 | 5 | 2240 | 4730 | 360 | 450 | 162 |
23096 | 480 | 700 | 165 | 6 | 2500 | 5730 | 340 | 430 | 231 |
23196CAK/W33 | 480 | 790 | 248 | 7,5 | 6150 | 6700 | 300 | 380 | 485 |
23296 | 480 | 870 | 310 | 7,5 | 6900 | 11500 | 230 | 310 | 837 |
239/500 | 500 | 670 | 128 | 5 | 2100 | 5020 | 360 | 450 | 135 |
239/500CA | 500 | 670 | 128 | 5 | 2570 | 3200 | 400 | 500 | 120 |
230/500 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
230/500/W33 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
