unidades lineares da corrediça do movimento linear do bloco SBR20UU da liga de Alumunum do diâmetro do eixo de 20mm
1. Especificação:
O trilho de guia linear cilíndrico de SBR/TBR é compor de um apoio de trilho, de um eixo (trilho), e do número de blocos. Sãos como uma unidade ou como componentes respectivos também. Todos os componentes estandardizados para ser inteiramente permutáveis.
Trilho do apoio (SBS/TBS)
O trilho do apoio fornece a rigidez e a rigidez máximas ao eixo durante todo o curso inteiro, e assegura o desempenho da unidade.
Caso (SBR/TBR)
Eficaz para a carga alta ou a aplicação longa do curso com rigidez máxima e o movimento excelente em combinação com o tipo aberto bucha linear. Além disso, o preload pode ser aplicado na série de SBR/TBR/SMD para o desempenho da elevada precisão.
Unidade do trilho do apoio (SBR-S/TBR-S)
O tipo de SBR-S e de TBR-S é unidades as melhores do guia para a elevada precisão e sistema deslizante livre da deflexão com rigidez lisa do movimento e do máximo, e menos custo e tempo.
2. Característica:
(1) boa qualidade
(2) preço competitivo
(3) Entrega rápida
(4) Garantia de qualidade a longo prazo

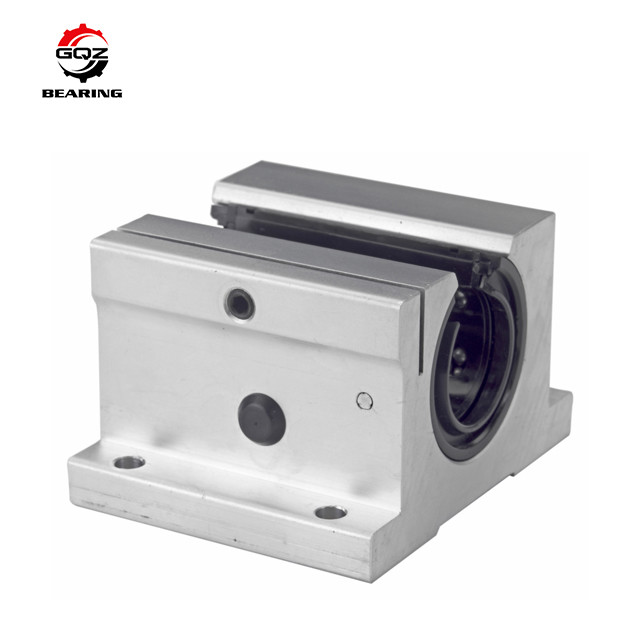

3. Imagem do rolamento:
4. Nós igualmente fornecemos depois dos rolamentos de SBR:
| Modelo | Dimensão (milímetro) | Deslize o arbusto | |||||||||||
| h | E | W | L | F | H1 | θ | B | C | S | L1 | T | não. | |
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
| SBR13UU | 17 | 20 | 40 | 39 | 27,6 | 8,5 | 80° | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
| SBR16UU | 20 | 22,5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11,5 | 50° | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
| SBR16LUU | 20 | 22,5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11,5 | 50° | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
Se você tem qualquer inquérito, contacte-nos por favor!
