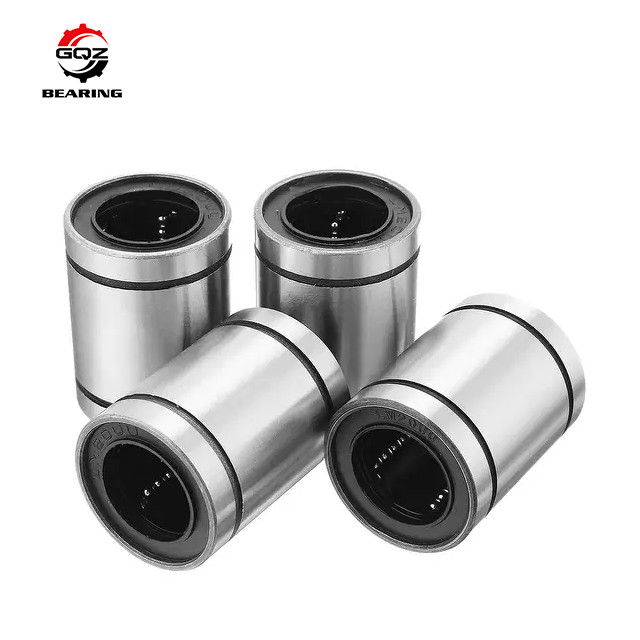

O rolamento de esferas linear LMH25LUU de THK cortou o rolamento de esferas de carregamento linear do movimento linear da flange da flange LMH25LUU THK 25x40x59mm
O rolamento linear de THK é uma produção barata de sistema do movimento linear, para curso ilimitado conjuntamente com a linha central do cilindro. Como levava o contato do ponto de bola com o eixo, assim que cargas pequenas do uso. Rolamento linear com rotação mínima da bola de fricção, de modo que possa ser movimento suave da precisão.
A série de LMH-L é uma flange do corte e mais baixa do que o modelo LMK-L, permitindo o design compacto. Contendo duas unidades da placa padrão do retentor, este tipo é ótimo para os lugar onde uma carga do momento esta presente. Desde que as fileiras das bolas na bucha linear são arranjadas de modo que duas fileiras recebam a carga do lado liso, uma vida útil longa pode ser conseguida
Corte a flange LMH modelo….L THK corrente LMH25UU de carregamento linear:
Rolamento linear corrente métrico do “LM”
Rolamento linear corrente da polegada de “LME”
Selos de borracha de “UU” em ambos os lados do tipo longo rolamento linear
Tipo aberto “OP” rolamento linear
Tipo “AJ” rolamento linear do ajuste
*LM… UU: LM… (sylinder), LM… OP (tipo aberto), LM… AJ (afastamento ajustável)
*LME… UU: LME… (sylinder), LME… OP (tipo aberto), LME… AJ (afastamento ajustável),
*KH: Mini rolamento da elevada precisão
Detalhes lineares dos rolamentos LMH25UU de THK:
| Carregando não. | Fileiras da bola | Peso g | C (N) | Co (N) | Diâmetro interno | Para fora diâmetro | Comprimento |
| (milímetro) | (milímetro) | (milímetro) | |||||
| LMH6UU | 4 | 26,5 | 21 | 27 | 6 | 12 | 19 |
| LMH8SUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMH8UU | 4 | 40 | 27 | 41 | 8 | 15 | 24 |
| LMH10UU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMH12UU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMH13UU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMH16UU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMH20UU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMH25UU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMH30UU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| Carregando não. | Fileiras da bola | Peso g | C (N) | Co (N) | Diâmetro interno (milímetro) |
Para fora diâmetro (milímetro) |
Comprimento (milímetro) |
| LMK6LUU | 4 | 26,5 | 21 | 27 | 6 | 12 | 19 |
| LMK8LUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMK10LUU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMK12LUU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMK13LUU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMK16LUU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMK20LUU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMK30LUU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMK25LUU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| LMK35LUU | 6 | 795 | 170 | 320 | 35 | 52 | 70 |
| LMK40LUU | 6 | 1054 | 220 | 410 | 40 | 60 | 80 |
| LMK50LUU | 6 | 2200 | 390 | 810 | 50 | 80 | 100 |
| LMK60LUU | 6 | 2960 | 480 | 1020 | 60 | 90 | 110 |
O rolamento linear é uma produção barata de sistema do movimento linear para curso ilimitado com
linha central do cilindro. Desde que o contato do ponto do rolamento de esferas com o eixo, assim que se usa a carga é pequena.
Rotação mínima da bola de fricção, para obter desse modo a precisão lisa do movimento. Plástico linear
os rolamentos auto-estão lubrificando propriedades de um sistema do movimento linear, a diferença a mais grande
é isso o metal nos rolamentos que lineares do metal os rolamentos lineares são fricção de rolamento, é o ponto
contacte entre o rolamento e a linha central do cilindro, assim este serido para o baixo movimento da velocidade da carga;
quando os rolamentos lineares plásticos deslizarem a fricção está entre o contato da superfície de rolamento com
a linha central do cilindro, assim este movimento de baixa velocidade para cargas altas.
Os rolamentos lineares são usados conjuntamente com o eixo da movimentação linear endurecido. Para linear infinito
sistemas do movimento. Carregue a bola e extinguir o eixo de transmissão porque é o contato do ponto,
permitir a carga é movimento pequeno, mas linear, fricção a menor, elevada precisão, movimento rápido.
