Rolamento cilíndrico importado da maquinaria de perfuração da rocha do rolamento de rolo NN3009MBKR da fileira do dobro de NSK NN3009TBKR
Número do rolamento: NN3009MBKR
Tamanho (milímetro): 45x67.5x23
Tipo: NSK
Diâmetro de furo (milímetro): 45
Diâmetro exterior (milímetro): 67,5
Largura (milímetro): 23
Dimensões e especificação do rolamento no catálogo do tipo:
d - 45 milímetros
D - 75 milímetros
E - 67,5 milímetros
B - 23 milímetros
C - 23 milímetros
r Min. - 1 milímetro
Peso - 0.407 quilogramas
Avaliação dinâmica básica da carga (c) - kN 52
Avaliação básica da carga estática (C0) - kN 68,5
Velocidade da lubrificação (da graxa) - 12 500 r/min
Velocidade da lubrificação (do óleo) - 15 000 r/min
Introdução sobre o rolamento de rolo cilíndrico NN3009MBKR da fileira do dobro de NSK:
A rigidez cilíndrica de rolamento de rolo da fileira do dobro de NSK faz-lhes um fósforo perfeito para o uso em eixos da máquina-instrumento. Tipically, a única fileira e os rolamentos de rolo cilíndricos da fileira dobro furaram ou um furo afilado. Os rolamentos de rolo culindrical da fileira dobro com um furo afilado são montados frequentemente ao eixo principal como um rolamento do fixedend. Simplicidade no projeto e a capacidade para ajustar o afastamento interno radial depois que montando continue a fazer a estes o populor dos rolamentos entre usuários da máquina-instrumento.
NSK oferece diversos tipos de rolamentos de rolo cilíndricos. Os usuários podem pedir e a configuração E44, que inclui ambos os furos da lubrificação e um sulco de lubrificação feito à máquina na superfície exterior do anel exterior. Os tipos de rolamentos incluem o tipo de NNU, que o dobro dos feathures marcou anéis exteriores, e o tipo de NN, que caracteriza a descarga excelente da graxa durante a inicial correr-no período, e as ajudas promovem o fluxo constante do óleo durante todo o rolamento.
Para o tipo fino rolamentos da seção, a série NN39 mais estreita é mais apropriada do que a série NN49 mais larga devido a menos geração de calor e maior estabilidade do rolo. As gaiolas de bronze feitas à máquina são as mais comuns com rolamentos de rolo cilíndricos. NSK oferece uma gaiola da resina do pps do guia do rolo para a série NN30, e uma gaiola da resina do AUGE, que seja guiada pelo anel exterior, para a série da série N10 de rolamentos de rolo cilíndricos da único-fileira ultra de alta velocidade.
Tipos de rolamento de rolo cilíndrico:
. Rolamento de rolo cilíndrico da única fileira: NU, NJ, NUP, série do NUB
. Rolamentos de rolo cilíndricos da fileira dobro: Série de NNU
. Rolamento de rolo cilíndrico de quatro fileiras: Série de FC
. Único rolamento de rolo cilíndrico do complemento completo da fileira: SL18 série, SL 19 séries
. Rolamento de rolo cilíndrico dobro do complemento completo da fileira
.SL01 série, SL02 série, série SL18.
Sistema de numeração cilíndrico do rolamento de rolo NN3009MBKR da fileira do dobro de NSK:
Tipo do rolamento | Símbolo da gaiola | Especificação | Tamanho disponível |
NN | MB | Gaiola de bronze feita à máquina guiada rolo |
NN3005, NN3026-NN3040 NN3920-NN3956, NN4920-NN4940 |
TB | Gaiola guiada rolo da resina do PPS | NN3006-NN3024 | |
NNU | MB | Gaiola de bronze feita à máquina guiada rolo | NNU4920-NNU4940 |
N | SR. | Gaiola de bronze feita à máquina guiada rolo | N1006-N1028 |
TP | Anel exterior gaiola guiada da resina do AUGE | N1009-N1017 |
Maquinaria de perfuração da rocha que carrega a série cilíndrica do modelo do rolamento de rolo NN3009MBKR:

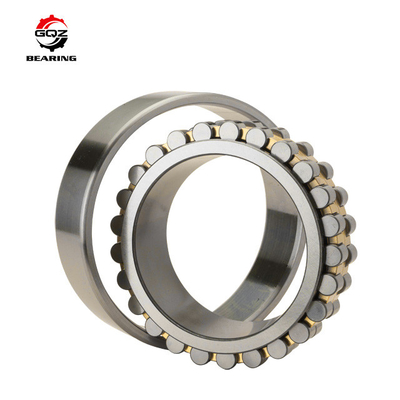

Imagens cilíndricas do rolamento de rolo NN3009MBKR da fileira do dobro de NSK:
