NTN rolamento do bloco de descanso do rolamento de esferas UCS204-012LD1N da inserção do rolamento de esferas UCS204-012LD1N da inserção de 3/4 de polegada Japão NTN
A breve descrição do rolamento de esferas da inserção do bloco de descanso:
A unidade do rolamento do bloco de descanso é combinação de um rolamento da inserção, de selo e de um alojamento. A estrutura interna do rolamento de esferas da inserção é a mesma com a aquela do rolamento de esferas profundo do sulco. Mas a raça interna deste rolamento é mais larga do que a raça exterior. A raça exterior tem a superfície esférica. Os rolamentos de esferas da inserção enlatam o auto que alinha com o ajuste entre a raça exterior e o bloco do rolamento. Os rolamentos de esferas da inserção são compactos. É fácil para carregar e descarregar. Os rolamentos do bloco de descanso são amplamente utilizados na mineração, na maquinaria, em automotivo, matéria têxtil e indústrias chenmical.
Nós podemos fornecer UCP, SESTA, UKP, SBPP, SAPP, NAF, NAFU, UCF, UCFL, NAFL, NAFL, UCFC, NAFC, SBPF, UCT, NAT, UCC, UCFB, UCFA, UCPH, unidades do rolamento do bloco de descanso da série de UCFX.

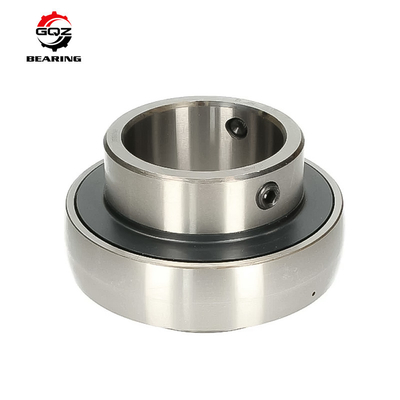

Os detalhes de NTN UCS204-012D1N introduzem o rolamento de esferas:
Desenho dimensional |
Carregando a inserção com o parafuso de fixação, anel interno largo - O.D. cilíndrico, sulco de anel instantâneo - dimensões |
d |
0,7500 em19,050milímetros |
D |
1,8504 em47,000milímetros |
C |
0,6693 em17,000milímetros |
B |
1,2205 em31,000milímetros |
r |
0,0394 em1,000milímetros |
r1 |
0,0236 em0,600milímetros |
ds |
10-32 UNF |
G |
0,1772 em4,500milímetros |
d4 |
1,1654 em29,600milímetros |
S1 |
0,7205 em18,300milímetros |
S |
0,5000 em12,700milímetros |
a |
0,1220 em3,100milímetros |
b |
0,0591 em1,500milímetros |
D1 |
1,7559 em44,600milímetros |
F |
0,1575 em4,000milímetros |
|
Tipo |
Introduza o rolamento |
|
Fure o tipo |
Redondo |
|
Tipo do rolamento |
Rolamento de esferas |
|
Material |
Com aço temperado |
|
Velocidade de limitação - graxa |
6700 RPM |
|
Tipo do selo |
Contato |
|
Material do selo |
Borracha de nitrilo |
|
Avaliação da precisão |
Classe 0 |
|
Desempenho |
Dever padrão |
|
Travando o dispositivo |
parafuso de fixação de 2 -120° |
|
Lubrificação |
Re-Lubricatable |
|
Afastamento interno radial |
NC |
|
Avaliação da carga estática |
1500 kN de lbf6650 N6.65 |
|
Avaliação dinâmica da carga |
2880 kN de lbf12800 N12.80 |
|
Cerco |
Dobro selado |
|
Variação da temperatura de funcionamento |
-40 a 250 ºF-40 ao ºC 120 |
Rolamentos do bloco de descanso da série do UC:
Série UC200: UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC218
Série UC300: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200 séries: UCF204, UCF205, UCF206.UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300 séries: UCF305, UCF306, UCF307UCF308, UCF309, UCF310, UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
