Rolamento de esferas angular do contato do rolamento de esferas do apoio do parafuso da bola de NSK 30TAC62BDBC10PN7A
Bola angular do contato de NSK que descobre características:
Os rolamentos do parafuso da bola, a maioria do ângulo de contato de 60 graus, podem levar as grandes cargas axiais, usadas principalmente para vários tipos de máquina ferramenta da precisão o parafuso da bola que pode igualmente ser usado para se apressar não é carga axial alta do motor principal de moedura. Sua precisão dimensional P5, nível p4, fornece a harmonização e o emparelhamento universal para que os clientes escolham, pode igualmente fornecer uma estrutura da selagem dos rolamentos do parafuso da bola, incluindo BS, BSA, rolamentos de 7602,7603 séries
Série de TAC B:
A rigidez axial é alta devido a um grande número bolas e um ângulo de contato de 60°.compared com rolamentos de rolo afilado dos rolamentos de rolo cylindrial, este tipo tem mais baixo começar o torque; uma rotação tão mais lisa é possível com menos força motriz.
Os rolamentos da série de TAC B incorporam a gaiola moldada recentemente desenvolvida da resina da poliamida de NSK. No additon usar o aço extra-puro para os anéis internos e exteriores aumentou mais a vida útil. nosso aço do EP é fabricado controlando a quantidade de inclusões prejudiciais do óxido, que elimina grandes inclusões do tamanho e aprecia uma pureza mais alta do que o aço remelted arco do vácuo (var).
As séries com selo do “DG”, baixo selo do contato do torque, com graxa de “WPH”, uma graxa impermeável, aumentam a confiança e preveem-na a manipulação fácil.
Série de TAC B (aplicações da máquina-instrumento)
A rigidez axial é alta devido a um grande número bolas e a um ângulo de contato de 60 graus. Comparado com os rolamentos de rolo afilado dos rolamentos de rolo cilíndricos, este tipo tem mais baixo começar o torque; uma rotação tão mais lisa é possível com menos força motriz.
TAC02 e 03 séries (máquinas elétricas da modelação por injeção)
TAC02 e 03 séries são os rolamentos de esferas angulares do contato que fornecem o apoio para os grandes parafusos da bola do tamanho que se operam sob uma carga pesada do mecanismo de condução de máquinas elétricas da modelação por injeção. O baixo torque é conseguido pelo projeto o melhor dos rolamentos de esferas.
Os usuários podem significativamente reduzir-se carregar o torque substituindo seus rolamentos de rolo com estas séries.
TAC B e TAC02, 03 diferenças
As máquinas elétricas da modelação por injeção produzem uma carga mais pesada nos rolamentos do apoio do parafuso da bola do que aquele das máquina ferramenta. TAC02 e 03 rolamentos são projetados operar-se sob tais condições de carga pesada. Inversamente, os rolamentos de TAC B são projetados para a carga permissível aumentada aumentando o número de bolas e carregando a largura.

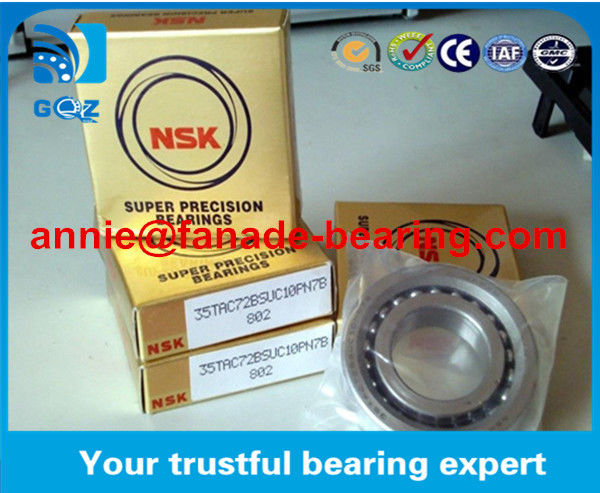

Apoio do parafuso da bola de NSK que carrega as imagens 30TAC62BDBC10PN7A:
Quente-vendendo os rolamentos de esferas angulares do contato de NSK:
MODELO | DIMENSION/MM | MODELO | DIMENSION/MM |
17TAC47B | 17*47*15 | 30TAC20X+L | 30*62*34 |
20TAC47B | 20*47*15 | 40TAC20X+L | 40*68*36 |
25TAC62B | 25*62*15 | 45TAC20X+L | 45*75*38 |
30TAC62B | 30*62*15 | 50TAC20X+L | 50*80*38 |
35TAC72B | 35*72*15 | 55TAC20X+L | 55*90*44 |
40TAC72B | 40*72*15 | 60TAC20X+L | 60*95*44 |
40TAC90B | 40*90*20 | 65TAC20X+L | 65*100*44 |
45TAC75B | 45*75*15 | 70TAC20X+L | 70*110*48 |
45TAC100B | 45*100*20 | 75TAC20X+L | 75*115*48 |
50TAC100B | 50*100*20 | 80TAC20X+L | 80*125*54 |
55TAC100B | 55*100*20 | 85TAC20X+L | 85*130*54 |
55TAC120B | 55*120*20 | 90TAC20X+L | 90*140*60 |
60TAC120B | 60*120*20 | 95TAC20X+L | 95*145*60 |
180TAC20D+L | 180*280*120 | 100TAC29X+L | 100*140*48 |
190TAC29D+L | 190*260*84 | 100TAC20X+L | 100*150*60 |
190TAC20D+L | 190*290*120 | 105TAC29X+L | 105*145*48 |
200TAC29D+L | 200*280*96 | 105TAC20X+L | 105*160*66 |
200TAC20D+L | 200*310*132 | 110TAC29X+L | 110*150*48 |
220TAC29D+L | 220*300*96 | 110TAC20X+L | 110*170*72 |
220TAC20D+L | 220*340*144 | 120TAC29X+L | 120*165*54 |
240TAC29D+L | 240*320*96 | 120TAC20X+L | 120*180*72 |
240TAC20D+L | 240*360*144 | 130TAC29X+L | 130*180*60 |
260TAC29D+L | 260*360*120 | 130TAC20X+L | 130*200*84 |
260TAC20D+L | 260*400*164 | 140TAC29D+L | 140*190*60 |
280TAC29D+L | 280*380*120 | 140TAC20D+L | 140*210*84 |
280TAC20D+L | 280*420*164 | 150TAC29D+L | 150*210*72 |
300TAC29D+L | 300*420*144 | 150TAC20D+L | 150*225*90 |
320TAC29D+L | 320*440*144 | 160TAC29D+L | 160*220*72 |
340TAC29D+L | 340*480*144 | 160TAC20D+L | 160*240*96 |
360TAC29D+L | 360*480*144 | 170TAC29D+L | 170*230*72 |
380TAC29D+L | 380*520*164 | 170TAC20D+L | 170*260*108 |
400TAC29D+L | 400*540*164 | 180TAC29D+L | 180*250*84 |
NSK | NTN | IBFA | IBSK | Dimensão (milímetro) | ||
d | D | B | ||||
15TAC47B | 15 | 47 | 15 | |||
17TAC47B | BST17* * 47-1B | 17 | 47 | 15 | ||
20TAC47B | BST20* * 47-1B | BSB020047 | BSD2047 | 20 | 47 | 15 |
25TAC62B | BST25* * 62-1B | BSB025062 | BSD2562 | 25 | 62 | 15 |
30TAC62B | BST30* * 62-1B | BSB030062 | BSD3062 | 30 | 62 | 15 |
35TAC72B | BST35* * 72-1B | BSB035072 | BSD3572 | 35 | 72 | 15 |
40TAC72B | BST40* * 72-1B | BSB040072 | BSD4072 | 40 | 72 | 15 |
40TAC90B | BST40* * 90-1B | BSB040090 | BSD4090 | 40 | 90 | 20 |
45TAC75B | BST45* * 75-1B | BSB045075 | BSD4575 | 45 | 75 | 15 |
45TAC100B | BST45* * 100-1B | BSB045100 | BSD45100 | 45 | 100 | 20 |
50TAC100B | BST50* * 100-1B | BSB050100 | 50 | 100 | 20 | |
BSB055090 | 55 | 90 | 15 | |||
55TAC100B | BST55* * 100-1B | 55 | 100 | 20 | ||
55TAC120B | BST55* * 120-1B | BSB055120 | 55 | 120 | 20 | |
60TAC120B | BST60* * 120-1B | BSB060120 | 60 | 120 | 20 | |
BSB075110 | 75 | 110 | 15 | |||
BSB100150 | 100 | 150 |
22,5
|
Nós podemos igualmente oferecer os rolamentos angulares do contato como segue:
