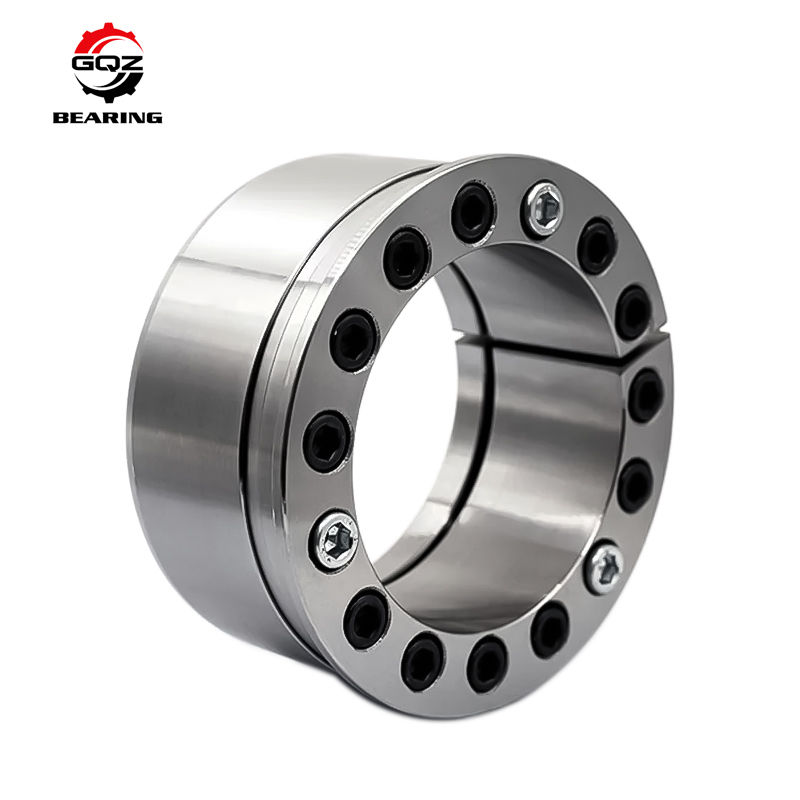

Name: Dispositivo de Bloqueio do Eixo com Manga de Expansão Z9 de Alta Classificação Diâmetro de 200 a 420mm
Brand: Wuxi Guangqiang Bearing Trade Co.,Ltd
SKU: Série Z9
Price: 1,577.10 USD
Availability: InStock

MOQ:	5pcs
standard packaging:	Saco de plástico+cox+cartão
Supply Capacity:	10000/Mês

Details Information

Product Description

Detail Information

Lugar de origem

CHINA

Marca

GQZ or Other famous brand

Certificação

ISO9001,ROHS

Número do modelo

Série Z9

Tipo de Produto:

Manteiga de acoplamento de expansão

Aplicação:

Automóveis.trator.construção Máquinas.moinho

Força axial Ft (((kN):

526-1980

Torque Mt(kN.m):

52.8-410

Material, rolamento:

Aço de rolamento

Destacar:

Conjunto do Dispositivo de Bloqueio do Eixo

Conjunto de Bloqueio do Eixo com Manga de Expansão Z9

Conjunto do Dispositivo de Bloqueio do Eixo de 420mm

Product Description

Dispositivo de bloqueio do eixo de manga de expansão Z9 de topo, diâmetro de 200 a 420 mm

A caixa de engate de expansão é um componente básico avançado amplamente utilizado no mercado internacional para engate mecânico sob carga pesada.é um dispositivo de acoplamento sem chave para realizar a transmissão de carga, apertando a pressão e o atrito gerados entre as superfícies de acomodação de parafusos de alta resistência.

Descrição do produto

Indústrias aplicáveis

Automóveis.trator.construção Máquinas.moinho

Local de origem

China

Tipo

BALÃO

Número do modelo

Série Z9

Nome da marca

GQZ ou OEM

Tipo de vedação

Aberto

Materiais

Aço cromado

Diâmetro exterior

200-420 mm

Tamanho do forro

260 a 515 mm

Características

Longa vida

Certificado

ISO 9001:2008

Vibração

Z1V1 Z2V2 Z3V3

Precisão

P0,P5,P6

Serviço

Serviço OEM

Resíduos

Rico.

Pacote

Embalagem original

Principais vantagens da manga de acoplamento de expansão
Fácil de instalar
Baixa precisão de usinagem necessária para os furos do eixo, sem necessidade de equipamento de aquecimento/pressurização, basta apertar os parafusos diagonalmente de acordo com o binário.
Permite que os hubs sejam reposicionados no eixo e suporta acoplamentos com materiais mal soldados.
Alta fiabilidade
Não há fraqueza na estrutura da chave, não há desgaste relativo, longa vida.
A falha automática em caso de sobrecarga protege a segurança do equipamento.
Adaptação flexível
Pode suportar cargas múltiplas, suportar o uso de várias mangas de expansão em série para aumentar a carga.
Fácil de desmontar (apenas soltar os parafusos), design anti-ferrugem da superfície de contato para garantir o uso repetido.

Dimensões						Parafusos de cabeçote de tomada hexagonal		Carga nominal		Pressão sobre a superfície da junção entre a manga de expansão e o eixo	Pressão sobre a interface do eixo de expansão	Torque de aperto do parafuso	Peso
d	D	L	L₁	e	B	d₁	n	Força axial Ft (((kN)	Torque Mt(kN.m)	pf(N/mm²)	pf^{1 (((}N/mm²⁾	M_A(N.m.)	W.t ((kg)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

Informações sobre a empresa

Dispositivo de Bloqueio do Eixo com Manga de Expansão Z9 de Alta Classificação Diâmetro de 200 a 420mm 3

Dispositivo de Bloqueio do Eixo com Manga de Expansão Z9 de Alta Classificação Diâmetro de 200 a 420mm 4

Perguntas frequentes

As mangas de adaptador podem resistir a condições ambientais adversas?

Os ambientes difíceis, caracterizados por umidade, poeira e temperaturas extremas, representam desafios significativos.

Resistência à corrosão: A exposição à umidade pode levar à corrosão, afetando o desempenho da manga.

Solução: Para operações em ambientes adversos, selecione mangas de adaptador feitas de materiais resistentes à corrosão ou considere revestimentos protetores para aumentar a durabilidade das mangas de adaptador.

Como devem ser estruturadas as rotinas de manutenção dos sistemas que utilizam mangas de adaptadores?

A manutenção eficaz é crucial para maximizar a vida útil e o desempenho.

Horários de inspeção: estabelecer horários de inspeção de rotina ajuda a detectar precocemente possíveis problemas.

Necessidades de lubrificação: A lubrificação adequada garante uma operação suave e reduz o desgaste.

Solução: Para manter os sistemas com mangas de adaptador de forma eficaz:

Implementar um programa de manutenção abrangente, incluindo limpeza, inspeção e re-lubrificação dos componentes ao redor da manga do adaptador.

Manter registos pormenorizados de todas as atividades de manutenção para acompanhar a condição e o desempenho das mangas dos adaptadores ao longo do tempo.
