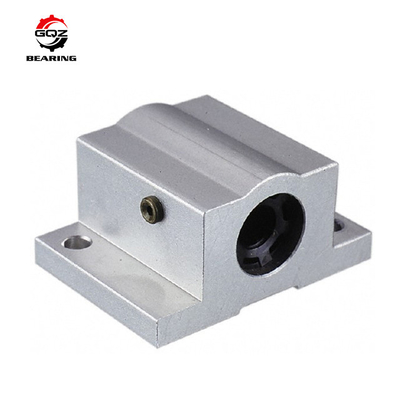

Rolamentos de esferas de baixo nível de ruído SCS10UU do movimento linear de C0 C2C3 com o tampão plástico verde
Unidade do rolamento do movimento linear/série do SC… LUU SC… UU do bloco
O rolamento linear é uma produção barata de sistema do movimento linear para curso ilimitado conjuntamente com a linha central do cilindro. Desde levar o ponto de bola contacte com o eixo, assim que o uso de cargas pequenas. Com rotação mínima da bola de fricção, que pode obter o movimento suave da elevada precisão. Fricção de baixo nível de ruído, baixa, elevada precisão, vida alta. Devido ao contato do ponto entre a bola e a linha central reta, a fricção pequena, precisão do movimento é alta.
Os rolamentos lineares são usados conjuntamente com o eixo linear endurecido. Para sistemas infinitos de um movimento linear. A bola e o eixo endurecido porque é o ponto do contato, permitindo a carga são pequenos, mas o movimento linear da fricção mínima, elevada precisão, movimento rápido. Usado principalmente para o movimento linear passado.
A característica dos rolamentos lineares de baixo nível de ruído de SCS10UU obstrui o eixo do withh:
O trilho de guia linear cilíndrico de SBR/TBR é compor de um apoio de trilho, de um eixo (trilho), e do número de blocos. Sãos como uma unidade ou como componentes respectivos também. Todos os componentes estandardizados para ser inteiramente permutáveis.
Trilho do apoio (SBS/TBS)
O trilho do apoio fornece a rigidez e a rigidez máximas ao eixo durante todo o curso inteiro, e assegura o desempenho da unidade.
Caso (SBR/TBR)
Eficaz para a carga alta ou a aplicação longa do curso com rigidez máxima e o movimento excelente em combinação com o tipo aberto bucha linear. Além disso, o preload pode ser aplicado na série de SBR/TBR/SMD para o desempenho da elevada precisão.
Unidade do trilho do apoio (SBR-S/TBR-S)
O tipo de SBR-S e de TBR-S é unidades as melhores do guia para a elevada precisão e sistema deslizante livre da deflexão com rigidez lisa do movimento e do máximo, e menos custo e tempo.
Modelo |
Dimensão (milímetros) |
Peso |
||||||||||||
T |
h |
E |
W |
L |
F |
G |
B |
C |
K |
S1 |
S2 |
L1 |
||
SCS 6 UU |
6 |
9 |
15 |
30 |
25 |
18 |
15 |
20 |
15 |
5 |
M4 |
3,4 |
8 |
34 |
SCS 8 UU |
6 |
11 |
17 |
34 |
30 |
22 |
18 |
24 |
18 |
5 |
M4 |
3,4 |
8 |
52 |
SCS 10 UU |
8 |
13 |
20 |
40 |
35 |
26 |
21 |
28 |
21 |
6 |
M5 |
4,3 |
12 |
92 |
SCS 12 UU |
8 |
15 |
21 |
42 |
36 |
28 |
24 |
30,5 |
26 |
5,75 |
M5 |
4,3 |
12 |
102 |
SCS 13 UU |
8 |
15 |
22 |
44 |
39 |
30 |
24,5 |
33 |
26 |
5,5 |
M5 |
4,3 |
12 |
120 |
SCS 16 UU |
9 |
19 |
25 |
50 |
44 |
38,5 |
32,5 |
36 |
34 |
7 |
M5 |
4,3 |
12 |
200 |
SCS 20 UU |
11 |
21 |
27 |
54 |
50 |
41 |
35 |
40 |
40 |
7 |
M6 |
5,2 |
12 |
255 |
SCS 25UU |
12 |
26 |
38 |
76 |
67 |
51,5 |
42 |
54 |
50 |
11 |
M8 |
7 |
18 |
600 |
