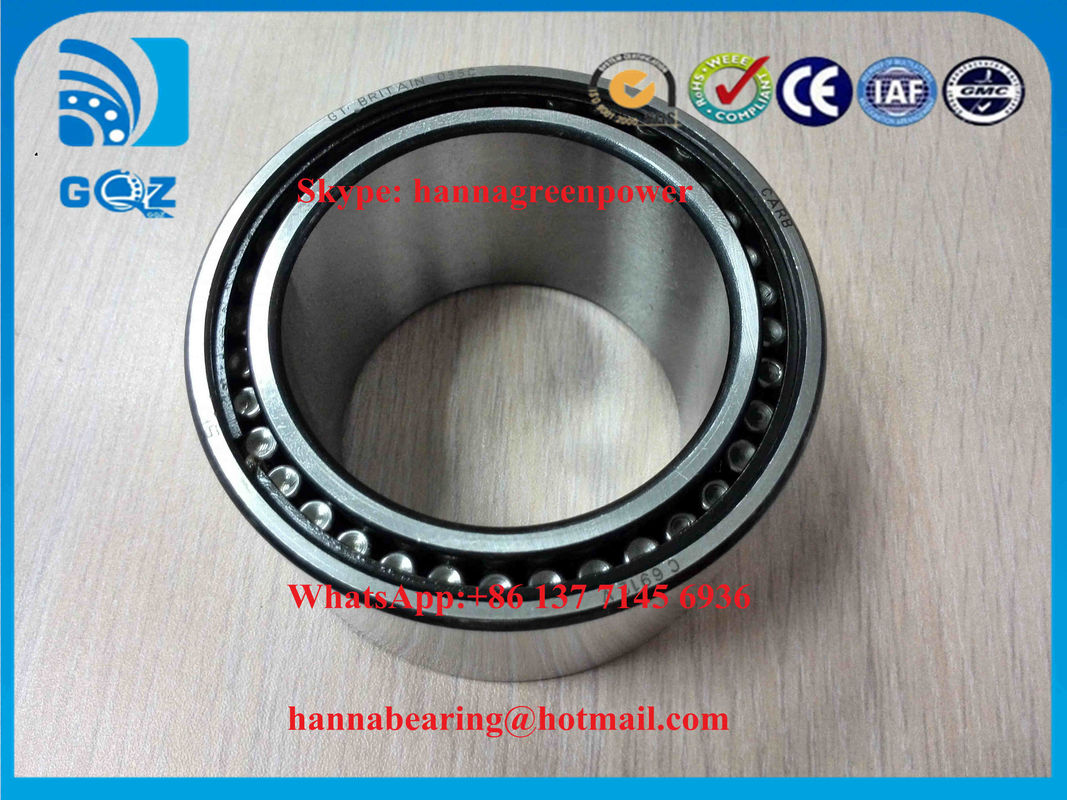

C 6913 V CARB Rolamento de rolos cilíndricos toroidais com complemento completo 65x90x45mm

1.Visão geral do produto
C6913V é o rolamento de rolos cilíndricos de autoalinhamento completo CARB, também conhecido como rolamento de rolos de anel.Furação interna d=65 mm, diâmetro exterior D=90 mm, largura global B=55 mm.
Ele adota um exclusivo rolo curvo mais um projeto de autoalinhamento de pista de arco simétrico, que pode compensar simultaneamente a deformação da curvatura do eixo, o deslocamento paralelo da montagem e a expansão térmica axial.Elimina efetivamente o estresse da borda do rolo, ruído anormal e convulsões prematuras causadas por erros de instalação e flutuações de temperatura.fornecendo uma capacidade de carga radial muito mais forte do que os rolamentos cilíndricos em jaulas, perfeitamente adaptados para condições de trabalho contínuas a baixa velocidade e com carga pesada.
O anel interno, o anel externo e os rolos cilíndricos são todos feitos de aço de rolamento GCr15 totalmente apagado, com pista curva de rectificação de espelhos de ultra-precisão,com um desempenho de rolagem estável e uma resistência ao desgaste excepcional. Amplamente aplicado em rolos principais da imprensa, rolos de transporte de material a granel pesado, rolos de calendário para fabricação de papel, equipamento de calendário pesado têxtil,Máquinas de elevação leve e de construção, de transmissão pesada.

2Especificações técnicas

Modelo: C6913V
Dimensões de limite: d=65mm, D=90mm, B=55mm
Radius mínimo do filete r1=r2=1,1 mm
Estrutura: CARB auto-alinhamento de rolamento cilíndrico completo, desenho de rolamento completo sem gaiola
Materiais-primas: aço com elevado teor de cromo de carbono GCr15 para todos os componentes laminados
Carga radial dinâmica básica Cr: 248kN
Carga radial estática básica C0r: 375kN
Carga limite de fadiga Pu: 40,2 kN
Velocidade de rotação limitada da graxa: 1650 r/min
Peso líquido da peça única: 1,38 kg
Referência do ombro de montagem: da min=69,6 mm, da max=73 mm, da max=85,4 mm
Intervalo de temperatura de funcionamento: -30°C ~ 120°C
A pedido do cliente, estão disponíveis graxa pré-cheia de alta/baixa temperatura, desenhos completos de instalação e relatórios de ensaio de durabilidade a cargas pesadas de longo ciclo.

3. Vantagens principais

1. Mecanismo único de autoalinhamento do rolo curvo CARB, compensação tridimensional para deflexão do eixo, deslocamento de montagem e alongamento axial térmico, evitando a abrasão local da borda e o bloqueio do rolo.
2. Estrutura de rolos de complemento completo sem gaiolas, preenche a quantidade máxima de rolos dentro da cavidade do rolamento, ultra-alta rigidez radial e capacidade de carga pesada,Ideal para equipamentos que funcionam sob carga pesada prolongada.
3. Todas as peças de rolamento adotam o processo de amortecimento integral e superfinitura de espelho, alta dureza da superfície, retenção de precisão estável durante rotação pesada de baixa velocidade por muito tempo,prolongando muito a vida útil.
4. Circuito de arco interno e externo simétrico, tensão de contato distribuída uniformemente em cada rolo, rotação estável e suave com baixo ruído, mesmo com ligeiro desalinhamento da montagem.
5. Design de rolamento integrado amplo e compacto, o rolamento único substitui conjuntos combinados de rolamentos cilíndricos + esféricos, simplificando a estrutura do eixo e reduzindo o custo de montagem do equipamento.
6. Grande cavidade interna de armazenamento de gordura, armazenando gordura lubrificante suficiente para estender o ciclo de manutenção do reabastecimento, adequado para ambientes de oficina industrial de baixa manutenção.
7. Dimensões de instalação métricas universais padrão, totalmente intercambiáveis com rolamentos da série CARB padrão internacional, sem modificação necessária para eixos e carcaças.
8. Serviços personalizados abrangentes: material anti-ferrugem de aço inoxidável, marcação a laser OEM no anel exterior, embalagem anti-ferrugem de cartão neutro para exportação,Recheio especial de graxa para condições de temperatura extrema.

4. Cenários de aplicação

C6913V CARB rolamento de autoalinhamento de rolos completos é o núcleo de carga pesada de compensação de desvio de transmissão peça sobressalente para máquinas industriais pesadas:

• Rodízios de suporte de rolos para máquinas de impressão de grande porte, de papel pesado
• Rodas de transporte de material a granel pesado, rolos de transporte de fornos de rolos, posições de suporte rotativo de rolos
• Máquinas e aparelhos para fabricação de papel, rolos de calandros, máquinas de impressão de papel molhado, estruturas rotativas de transmissão de carga pesada
• Calendário de tecidos pesados, linha de produção não tecida, rolamentos de transmissão grandes
• Máquinas de elevação ligeira, de pequena dimensão, de movimentação de rolos pesados

Rolamentos de rolos completos auto-alinhados da série CARB com furo de 65 mm intercambiáveis
Compensação de desalinhamento multi-direccional de custo-benefício solução de suporte de carga radial pesada para impressão OEM, fabricação de papel, têxteis e equipamento de transporte pesado.

5. Por que escolher o rolamento GQZ

• 25 anos de experiência profissional na fabricação de rolamentos de anel autoalinhados CARB completos, incluindo C6913V
• C6913V totalmente intercambiável dimensionalmente com rolamentos CARB padrão global, gama de autocompensação consistente, classificação de carga e padrões de tolerância de montagem.
• Serviço completo de personalização OEM & ODM com suporte a material anticorrosivo de aço inoxidável, preenchimento especial de graxa de alta / baixa temperatura e marcação de superfície personalizada.
• Fluxo rigoroso de inspecção pré-entrega: teste de dureza da matéria-prima GCr15, triagem da dimensão do rolo, teste de envelhecimento por rotação de carga pesada de ciclo longo, teste de desgaste por desalinhamento repetido.
• A equipe de engenharia profissional de rolamentos CARB fornece correspondência individual de deflexão do eixo, seleção de lubrificante e orientação técnica de instalação dentro de 24 horas úteis.
• Estabilidade da oficina de produção em massa com preços de venda a granel de fábrica competitivos para fabricantes de máquinas de impressão, fabricação de papel, têxteis e transportadores pesados.

Somos especializados em estrutura de autocompensação de rolos curvos CARB, layout de carga pesada de rolos completos,Projeto de montagem compacta universal e cooperação de longo prazo com compradores globais de peças sobressalentes de transmissões industriais pesadas.

6Controle de qualidade

• Inspecção da composição química e da dureza da matéria-prima para o anel interno, o anel externo e os rolos em branco de aço de rolamento GCr15
• Forja de precisão, amortecimento e temperação, processamento de acabamento de trituração ultra-espelho curvo para anéis de rolamento
• Linha de produção de descongelamento, superfinitura e triagem dimensional automática de rolos cilíndricos a alta temperatura
• Processo de montagem de rolos completos sem gaiola, controle rigoroso da distância interna do rolos e pré-carregamento da montagem
• Ensaios de desempenho classificados específicos: ensaio de envelhecimento por carga radial pesada de ciclo longo C6913V, ensaio de fadiga de compensação de desalinhamento repetido, detecção de desgaste por deformação por expansão térmica
• Reverificação da tolerância dimensional total e dos defeitos superficiais antes da remessa do revestimento anti-ferrugem por óleo e da embalagem em cartão de exportação

Cada lote de produção de rolamentos C6913V é submetido a um teste de rotação de carga pesada de amostragem completa para garantir um desempenho estável de suporte de carga pesada de autoalinhamento a longo prazo em impressão, fabricação de papel,Equipamentos industriais têxteis e transportadores pesados.

7Obtenha uma citação agora.

Se precisarem de rolamentos cilíndricos auto-alinhados para impressoras, calendários de fabricação de papel,manutenção de máquinas pesadas têxteis e equipamento de transportadores pesados e equipamento OEM de correspondência a granel, envie a sua consulta de compra directamente.
Receberá um serviço completo de apoio profissional após a encomenda da sua consulta:

• Resposta rápida oficial da fábrica para citação formal dentro de 24 horas
• Aplicação de equipamentos de engrenagem de série CARB para equipamentos de engrenagem de série
• Soluções de desempenho de rolamentos personalizadas, incluindo opções de atualização de graxa resistente a altas temperaturas e aço inoxidável
• Preço grossista direto de fábrica competitivo para encomendas de grandes volumes de peças sobressalentes

Forneça a quantidade de compra necessária, a condição de carga pesada do equipamento e o ambiente de temperatura operacional para obter um documento de cotação formal selado detalhado.

8. FAQ

P1: O que representa o sufixo V de C6913V?
A: V significa estrutura de rolos de complemento completo sem gaiola, maximiza a quantidade de rolos para alcançar a capacidade de carga radial ultrapesada.
Q2: Que vantagem fundamental tem o rolamento CARB em comparação com os rolamentos cilíndricos comuns?
A2: A estrutura única de autoalinhamento de rolos curvos pode compensar a flexão do eixo, o deslocamento paralelo e a expansão térmica ao mesmo tempo, evitando a abrasão da pressão da borda e a apreensão do rolamento.
P3: Em que equipamentos é amplamente aplicado o C6913V?
A3: Em especial para rolos de imprensa, rolos de calandrórias para fabricação de papel, rolos de calandrórias pesados têxteis e componentes de transmissão de rolos de transportadores industriais pesados.
