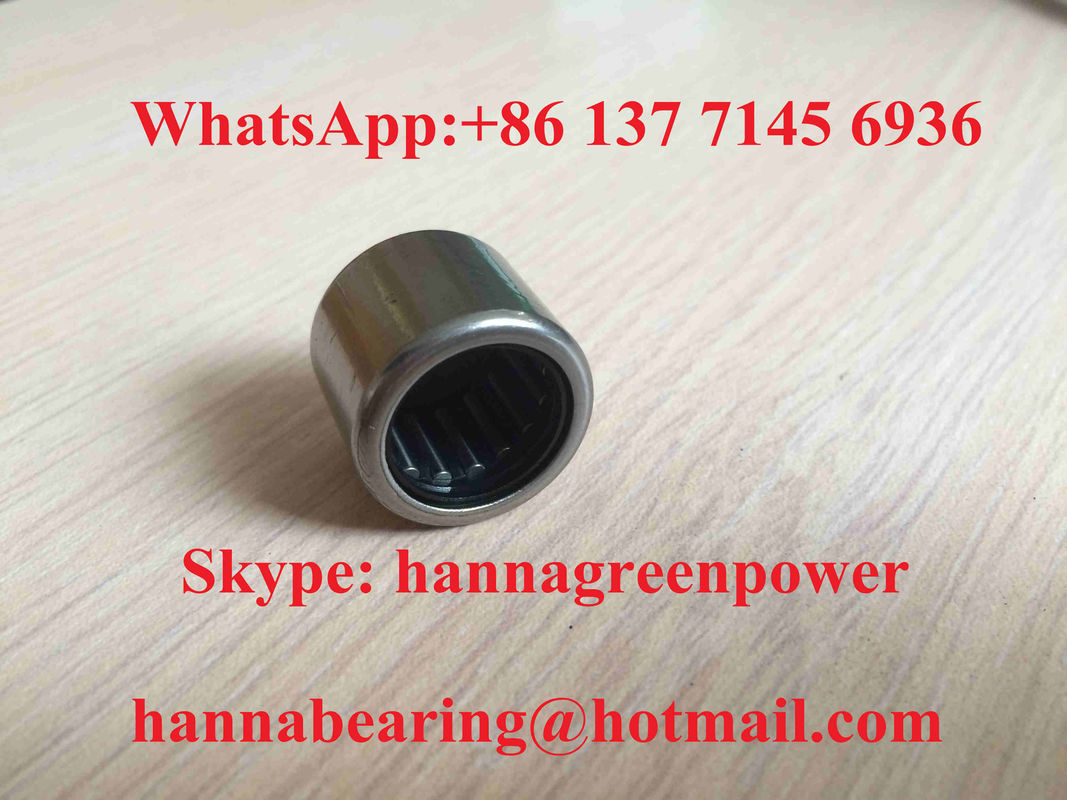

BK1516 BK1516-RS BK152116 Rolamento de rolos de agulha com gaiola PA66 15x21x16mm

1. Visão geral do produto

BK1516, BK1516-RS e BK152116 são rolamentos métricos de agulha de copo de linha única, com extremo fechado, sem anel interno, de tamanho de núcleo unificado Fw = 15 mm, com diâmetro interno do conjunto de rolamentos, diâmetro externo D = 21 mm,largura total C=16 mmA série BK adota um copo externo de aço estampado integrado de uma peça com tampa interna fechada integrada,que realiza a limitação axial automática no interior das carcaças de buracos cegos, eliminando anéis de arranque extras, ombros do eixo e tampas de extremidade para simplificar o processo de montagem.

• BK1516: Tipo aberto padrão de largura de 16 mm sem vedação de borracha, excelente dissipação de calor para ambientes de oficina interiores limpos e secos;
• BK1516-RS: vedação de borracha de contacto NBR RS de bico único de 16 mm de largura, na parte aberta, bloqueia poeira fina, fluido de corte e ligeira umidade para cenas de produção ligeiramente poluídas;
• BK152116: Disposição de agulha densa de 16 mm com espessura total sem lacuna aberta, área de contato maior para melhorar a capacidade de carga radial dinâmica e estática para condições de trabalho com carga de choque pesada.

Equipado com uma jaula de aço fina estampada para separar os rolos de agulha densos uniformemente, realizando uma capacidade de suporte radial ultra-alta sob uma seção radial ultra-estreita.A superfície do eixo de instalação correspondente deve ser apagado e espelho superfinished para servir como a pista de corrida interiorEsta série suporta apenas carga radial pura, amplamente aplicada a caixas de engrenagens em miniatura, ferramentas elétricas portáteis, rolos de tensão têxteis, componentes de deslizamento de buracos cegos de automação,válvulas hidráulicas de pequena dimensão e conjuntos de posicionamento do eixo da máquina agrícola leve com restrições estritas de espaço radial.

Obter um orçamento dentro de 24 horas para o seu projeto

2Especificações técnicas

Parâmetros da norma de base unificada

Fw (diâmetro interno do conjunto de agulhas): 15 mm
Diâmetro externo D: 21 mm
Largura global C: 16 mm
Estrutura: Rolamento de agulha de copo de ponta fechada de linha única, sem anel interno, retenedor de rolos de aço estampado
Materiais: rolos de copo e de agulha puxados de aço com carregamento de cromo de alto carbono GCr15
Espaçamento radial padrão: Espaçamento normal NC
Velocidade de rotação limitada pela graxa de referência: 14500 r/min
Limitação da velocidade de rotação da lubrificação por óleo: 18200 r/min
Dureza do eixo de correspondência exigida: HRC60 ∼64 com acabamento de espelho
Câmfora mínima r: 0,6 mm

BK1516

Segregação: tampa inferior única fechada, extremidade oposta aberta, sem vedação
Carga dinâmica Cr: 11200 N
Cor de carga estática: 14600 N
Limite de carga por fadiga Pu: 1980 N
Peso líquido: 0,0132 kg

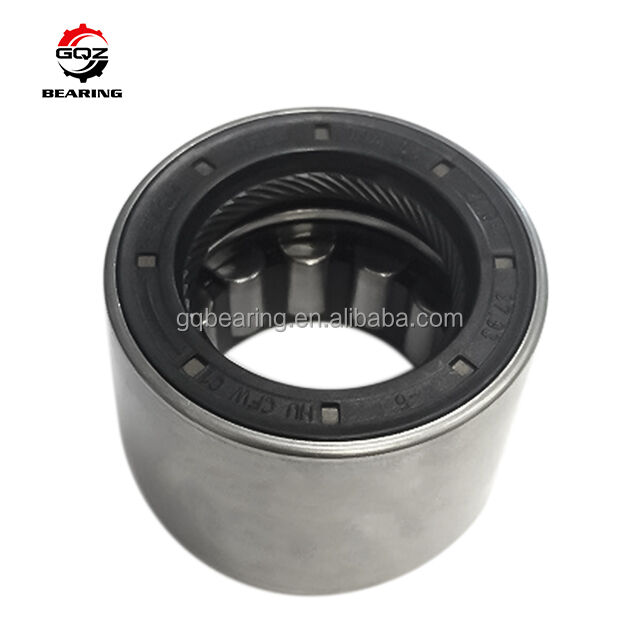

BK1516-RS

Selo: tampa inferior fechada + selo de borracha de contacto RS único no lado aberto
Carga dinâmica Cr: 10850 N
Cor de carga estática: 14150 N
Limites de carga por fadiga Pu: 1920 N
Peso líquido: 0,0137 kg

BK152116

Segregação: estrutura de copo fechada de rolos espessos totalmente fechada sem porta aberta
Carga dinâmica Cr: 12900 N
Cor de carga estática: 16700 N
Limites de carga por fadiga Pu: 2240 N
Peso líquido: 0,0143 kg
Os desenhos dimensionais completos e os dados de carga técnica completos de três modelos estão disponíveis a pedido do cliente.

3Principais vantagens

1. Design integrado de auto-posicionamento de tampa fechada, pressionado diretamente na caixa de buraco cego sem acessórios de fixação axial extras, reduzindo muito o número de peças e o custo da mão-de-obra de montagem
2. Ultra-fina radial de seção transversal minimiza equipamento radial ocupado espaço, combinando perfeitamente miniaturizado compacto transmissão exigências de design estrutural
3. Três variantes estruturais opcionais (aberta / única RS fechada / espessada para carga pesada) cobrem todas as condições de trabalho comuns: ambiente limpo seco, húmido e empoeirado e ambiente de carga de choque alternada pesada
4. Disposição densa de rolos de agulha fornece excelente rigidez radial e capacidade de carga, operação contínua estável a média velocidade sob cargas de impacto de início e parada frequentes
5. Caixa de aço estampada leve garante orientação uniforme dos rolos, baixa perda de atrito e dissipação de calor eficiente para a operação contínua de equipamentos de longo ciclo
6. As opções personalizáveis incluem vedações compostas 2RS de dois lados, C3 ampliada clara radial, aço inoxidável anti-ferrugem, marcação a laser OEM e preenchimento de gordura resistente ao desgaste a alta temperatura

Simplificar efetivamente os procedimentos de usinagem de caixa de buraco cego e prolongar a vida útil dos conjuntos de transmissão compactos de ponta de eixo

4. Aplicações

Este conjunto de rolamentos de agulha de extremo fechado de especificações múltiplas BK1516 / BK1516-RS / BK152116 é amplamente adaptado para os seguintes equipamentos industriais compactos leves e médios:

• Caixas de engrenagens de redução em miniatura, conjuntos de suporte de caixas de transmissão de pequena dimensão
• Ferramentas elétricas portáteis, mini-máquinas de jardim e peças móveis rotativas agrícolas leves
• Fabricação a partir de matérias têxteis
• Mecanismos de deslizamento linear em miniatura e componentes de posicionamento do eixo de camas
• Valvas de controlo hidráulicas de pequena dimensão, micro bombas de água, conjuntos giratórios deslizantes ligeiros
• Peças sobressalentes para equipamento de rolamentos de rolos de agulhas de copo com diâmetro interno de 15 mm

Solução ideal de suporte de carga radial de alta opção para equipamentos de transmissão industriais de furo cego com espaço de instalação limitado

5. Por que escolher o rolamento GQZ

1. 25 anos de experiência profissional na fabricação de rolamentos de rolos de agulhas de copo com extremo fechado da série BK
2. Três modelos totalmente intercambiáveis dimensionalmente com rolamentos da série BK15 da norma internacional, tolerância dimensional e indicadores de desempenho de carga consistentes
3. Serviço personalizado completo de OEM e ODM com suporte à vedação de dois lados, concha de aço inoxidável e personalização de folga especial
4. Inspecção rigorosa de todo o processo: ensaio da dureza da matéria-prima, precisão de estampação de copos desenhados, estanqueidade da vedação e ensaio do ciclo de fadiga por carga dinâmica antes da entrega
5. Equipe de engenharia de rolamentos profissional fornece tolerância casa buraco cego e correspondente orientação de instalação dureza do eixo dentro de 24 horas
6. Linhas de montagem estáveis de produção em massa em larga escala com preço de atacado preferencial para fabricantes de máquinas e equipamentos de longa duração

Concentramos-nos em desempenho de auto-posicionamento axial confiável, longa vida útil e cooperação win-win estável a longo prazo com compradores industriais globais

6Controle de qualidade

• Inspecção da composição química da matéria-prima e da dureza superficial do aço com rolamentos cromados GCr15
• Processamento de desenho profundo de precisão, aparamento e moldagem para copo de extremo fechado exterior integrado
• Processo de tratamento térmico a temperatura constante para estabilizar a tensão interna do metal e aumentar a resistência ao desgaste da superfície
• Ensaios de desempenho abrangentes: uniformidade do espaço livre radial, consistência da disposição dos rolos das agulhas, capacidade de carga dinâmica/estática e resistência à poeira do selo RS
• Inspecção uniforme do conjunto de rolos e reinspecção separada das dimensões e da aparência de cada modelo antes da embalagem anti-ferrugem e do envio

Todos os lotes de rolamentos passam por um ensaio de durabilidade de ciclo recíproco de amostragem completa para garantir uma operação estável de carga radial pesada em caixa de buraco cego

7Obtenha uma citação agora

Se precisar de rolamentos de agulha de calibre BK1516 de tipo aberto, BK1516-RS de vedação única e BK152116 espessados para carga pesada, de extremo fechado, para caixas de velocidades em miniatura e equipamentos de ferramentas elétricas,Envie-nos o seu pedido diretamente.
Receberá um serviço completo de apoio profissional após a encomenda da sua consulta:

• Resposta rápida de cotação oficial da fábrica dentro de 24 horas
• Tolerância de alojamento de buraco cego um contra um e parâmetro de dureza do eixo correspondente, orientação correspondente por engenheiros de rolamentos profissionais
• Sugestões de soluções de rolamentos personalizadas, incluindo variantes seladas RS duplas e opções de copos puxados anti-ferrugem de aço inoxidável
• Preço grossista direto de fábrica competitivo para encomendas combinadas de três modelos misturados a granel

Envie a quantidade de compra necessária de cada modelo e ambiente operacional do equipamento para obter uma cotação formal detalhada

8. FAQ

P1: O que significa o sufixo RS em BK1516-RS?
A: RS refere-se a uma vedação de borracha de contacto NBR de bico único instalada na extremidade aberta de um rolamento fechado, utilizada para bloquear a poeira, o refrigerante e a ligeira umidade.

P2: Qual é a principal diferença entre BK1516 e BK152116?
A2: As dimensões do Fw e do diâmetro exterior são totalmente consistentes; o BK152116 adota um traçado de rolos de agulha densa e espessada para melhorar significativamente a classificação da carga radial dinâmica e estática;adequado para condições de trabalho de impacto de carga pesada.

P3: Os rolamentos da série BK podem funcionar sem um eixo de terra endurecido?
A: Não recomendado. A superfície de contato do eixo de correspondência deve atingir a dureza de apagamento HRC60 ‰ 64 com superfinitura de espelho para servir como a pista interna e evitar falhas de abrasão rápida do rolamento.
