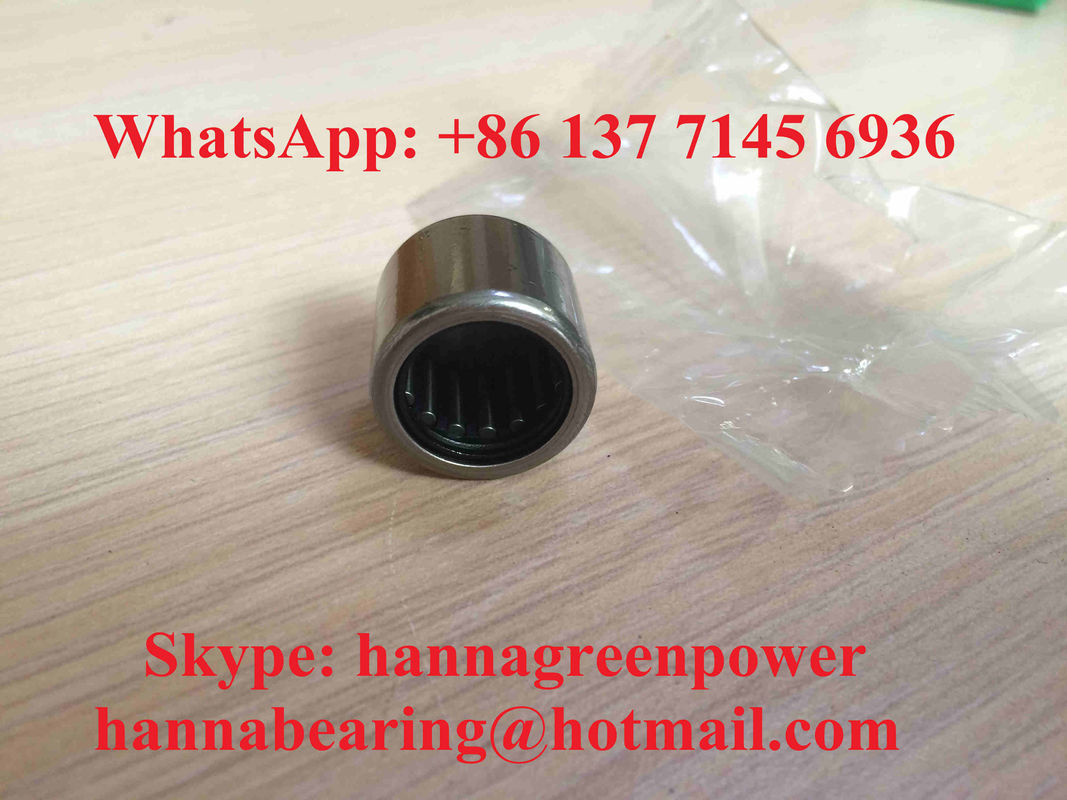

BK1015 BK1015-RS BK101415 Rolamento de agulha com copo puxado de ponta fechada

1. Visão Geral do Produto

BK1015, BK1015-RS e BK101415 são rolamentos de rolos de agulhas de copo estirado de extremidade fechada, de fileira única, métricos, sem anel interno, diâmetro interno da montagem de rolos de tamanho unificado Fw=10mm, diâmetro externo D=14mm, largura total C=15mm, diferenciados pela estrutura de vedação e layout dos rolos. A série BK adota uma copo externa de aço estampado de uma peça integrada com tampa de fundo fechada integral, que realiza limite axial automático em alojamentos de furo cego, eliminando anéis de retenção adicionais, ombros de eixo e peças de tampa final para simplificar o processo de montagem.

• BK1015: Tipo de extremidade aberta padrão de 15mm de largura, sem vedação de borracha, dissipação de calor excepcional para ambientes de oficina internos limpos e secos;

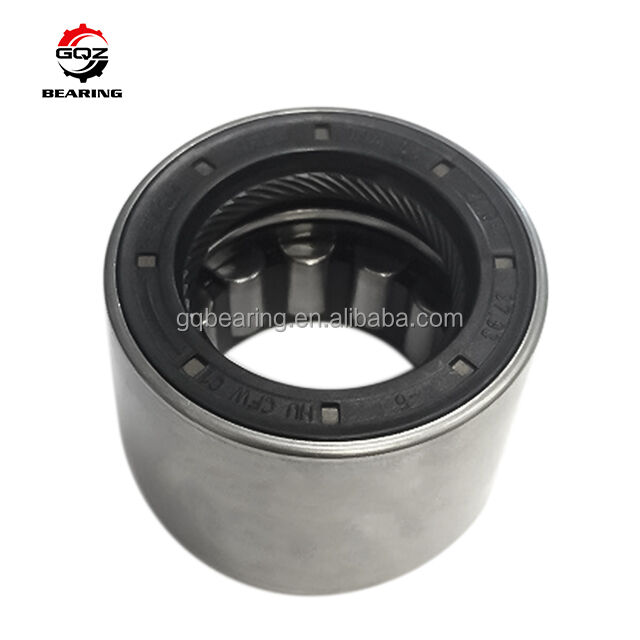

• BK1015-RS: Vedação de borracha NBR RS de lábio único de 15mm de largura no lado aberto, bloqueando efetivamente poeira fina, fluido de corte e umidade leve para cenas de produção ligeiramente poluídas;
• BK101415: Layout de rolos de agulha densos de espessura total de 15mm, sem folga aberta, área de contato maior para atualizar a capacidade de carga radial dinâmica e estática para condições de trabalho de carga de choque pesada.

Equipado com gaiola de aço estampado para separar uniformemente os rolos de agulha densos, realizando capacidade de rolamento radial ultra-alta sob seção transversal radial ultra-estreita. A superfície do eixo de instalação correspondente deve ser temperada e superacabada em espelho para servir como pista de rolamento interna. Esta série suporta apenas carga radial pura, amplamente aplicada a caixas de engrenagens miniatura, ferramentas elétricas portáteis, rolos de tensão têxtil, componentes deslizantes de furo cego de automação, pequenas válvulas hidráulicas e conjuntos de posicionamento de extremidade de eixo de máquinas agrícolas leves com limitações de espaço radial rigorosas.

Obtenha uma cotação em 24 horas para o seu projeto

2. Especificações Técnicas

Parâmetros Base Padrão Unificados

• Fw (Diâmetro interno da montagem de agulhas): 10 mm
• Diâmetro Externo D: 14 mm
• Largura Total C: 15 mm
• Estrutura: Rolamento de agulhas de copo estirado de extremidade fechada de fileira única, sem anel interno, retentor de rolos de aço estampado
• Material: Copo estirado e rolos de agulhas de aço de rolamento de cromo de alto carbono GCr15
• Folga Radial Padrão: Folga normal CN
• Velocidade de rotação limite de graxa de referência: 19000 rpm
• Velocidade de rotação limite de lubrificação a óleo: 24300 rpm
• Dureza do eixo de correspondência necessária: HRC60–64 com superacabamento em espelho
• Chanfro mínimo r: 0,4 mm

BK1015

• Vedação: Tampa de fundo fechada única, extremidade oposta aberta sem vedação
• Carga Dinâmica Cr: 6800 N
• Carga Estática Cor: 8800 N
• Limite de Carga de Fadiga Pu: 1230 N
• Peso Líquido: 0,0062 kg

BK1015-RS

• Vedação: Tampa de fundo fechada + vedação de borracha de contato RS única na lateral aberta
• Carga Dinâmica Cr: 6550 N
• Carga Estática Cor: 8460 N
• Limite de Carga de Fadiga Pu: 1180 N
• Peso Líquido: 0,0065 kg

BK101415

• Vedação: Estrutura de copo fechado de rolo espesso totalmente encapsulada sem porta aberta
• Carga Dinâmica Cr: 7620 N
• Carga Estática Cor: 9750 N
• Limite de Carga de Fadiga Pu: 1350 N
• Peso Líquido: 0,0069 kg

Desenhos dimensionais completos e dados de carga técnica completos de três modelos estão disponíveis mediante solicitação do cliente.

3. Principais Vantagens

1. Design de autoposicionamento com tampa de extremidade fechada integrada, instalado diretamente no alojamento de furo cego sem acessórios de fixação axial extras, reduzindo drasticamente a contagem de peças e o custo de mão de obra de montagem
2. Seção transversal radial ultrafina minimiza o espaço ocupado radial do equipamento, combinando perfeitamente com as demandas de design estrutural de transmissão compacta miniaturizada
3. Três variantes estruturais opcionais (aberta / RS selada única / espessada para carga pesada) cobrem todas as condições de trabalho comuns: ambientes limpos e secos, úmidos e empoeirados e de carga de choque alternada pesada
4. O arranjo denso de rolos de agulha fornece excelente rigidez radial e capacidade de carga, operação estável contínua de velocidade média sob cargas de impacto frequentes de partida-parada
5. A gaiola leve de aço estampado garante orientação uniforme dos rolos, baixa perda por atrito e dissipação de calor eficiente para operação de equipamento sem interrupção de ciclo longo
6. Opções personalizáveis incluem vedações compostas 2RS de dupla face, folga radial ampliada C3, copo estirado anti-ferrugem de aço inoxidável, marcação a laser OEM e enchimento de graxa resistente ao desgaste de alta temperatura

Simplifica efetivamente os procedimentos de usinagem do alojamento de furo cego e estende a vida útil dos conjuntos de transmissão compacta na extremidade do eixo

4. Aplicações

Este conjunto de rolamentos de rolos de agulhas de copo estirado de extremidade fechada multi-especificação BK1015 / BK1015-RS / BK101415 é amplamente compatível com os seguintes equipamentos industriais compactos leves e médios:

• Caixas de engrenagens redutoras em miniatura, conjuntos de suporte de extremidade de eixo de furo cego de caixa de transmissão pequena
• Ferramentas elétricas portáteis, mini máquinas de jardim e peças móveis rotativas agrícolas leves
• Tear de tecelagem têxtil, unidades de rolos deslizantes de tensão de equipamentos de impressão pequenos
• Mecanismos deslizantes lineares em miniatura de automação e componentes de posicionamento de eixo de came
• Válvulas de controle hidráulico pequenas, conjuntos deslizantes rotativos leves de microbomba de água
• Peças de reposição de mercado de reposição para equipamentos de rolamentos de rolos de agulhas de copo estirado com diâmetro interno de 10mm

Solução ideal de rolamento de alta carga radial multi-opção para equipamentos de transmissão industrial de extremidade de eixo de furo cego com espaço de instalação limitado

5. Por que Escolher GQZ Bearing

• 25 anos de experiência profissional na fabricação de rolamentos de rolos de agulhas de copo estirado de extremidade fechada série BK
• Três modelos totalmente intercambiáveis dimensionalmente com rolamentos da série BK10 padrão internacional, tolerância dimensional consistente e indicadores de desempenho de carga
• Serviço completo de personalização OEM e ODM com suporte a vedação dupla face, carcaça de aço inoxidável e personalização de folga especial
• Inspeção rigorosa em todo o processo: teste de dureza da matéria-prima, precisão de estampagem do copo estirado, estanqueidade da vedação e teste de ciclo de fadiga de carga dinâmica antes da entrega
• Equipe profissional de engenharia de rolamentos fornece orientação de instalação de tolerância de alojamento de furo cego e dureza do eixo de correspondência em 24 horas
• Linhas de montagem de produção em massa estáveis e em larga escala com preço preferencial de atacado a granel para fabricantes de equipamentos de máquinas de longo prazo

Focamos em desempenho confiável de autoposicionamento axial, longa vida útil e cooperação estável e ganha-ganha de longo prazo com compradores industriais globais

6. Controle de Qualidade

• Inspeção de composição química e dureza superficial da matéria-prima de aço de rolamento de cromo GCr15
• Processamento de conformação, corte e estampagem de precisão para copo externo estirado de extremidade fechada integrado
• Processo de tratamento térmico a temperatura constante para estabilizar o estresse interno do metal e aumentar a resistência ao desgaste da superfície
• Testes de desempenho abrangentes: uniformidade da folga radial, consistência do arranjo dos rolos de agulha, capacidade de carga dinâmica/estática e durabilidade à prova de poeira da vedação RS
• Inspeção uniforme da montagem dos rolos e reinspeção dimensional e de aparência separada para cada modelo antes da embalagem anti-ferrugem e envio

Cada lote de rolamentos passa por teste de durabilidade de ciclo recíproco de amostragem completa para garantir operação estável de carga radial pesada em alojamentos de furo cego

7. Obtenha uma Cotação Agora

Se você precisa de rolamentos de rolos de agulhas de copo estirado de extremidade fechada de alta qualidade tipo aberto BK1015, BK1015-RS com vedação única e BK101415 espessado para carga pesada para caixas de engrenagens em miniatura e equipamentos de ferramentas elétricas, envie sua consulta diretamente para nós.

Você receberá serviços de suporte profissional completos após o envio da consulta:

• Resposta rápida de cotação oficial da fábrica em 24 horas
• Orientação de correspondência de parâmetros de tolerância de alojamento de furo cego e dureza do eixo de correspondência um a um por engenheiros de rolamentos profissionais
• Sugestões de soluções de rolamentos personalizadas, incluindo variantes de vedação RS dupla e opções de copo estirado anti-ferrugem de aço inoxidável
• Preço competitivo de atacado a granel direto da fábrica para pedidos em massa combinados dos três modelos

Envie a quantidade de compra necessária de cada modelo e o ambiente operacional do equipamento para obter uma cotação formal detalhada

8. FAQ

Q1: O que o sufixo RS significa em BK1015-RS?
A1: RS refere-se à vedação de borracha de contato NBR de lábio único instalada na extremidade aberta do rolamento de extremidade fechada, usada para bloquear poeira, refrigerante e umidade leve.

Q2: Qual é a diferença principal entre BK1015 e BK101415?
A2: As dimensões unificadas Fw e do diâmetro externo são consistentes; BK101415 adota um layout de rolos de agulha densos espessados, que melhora significativamente a classificação de carga radial dinâmica e estática, adequado para condições de trabalho de impacto de carga pesada.

Q3: Os rolamentos da série BK podem operar sem um eixo endurecido e retificado?
A3: Não recomendado. A superfície de contato do eixo de correspondência deve atingir dureza de têmpera HRC60–64 com superacabamento em espelho para servir como pista de rolamento interna e evitar falha de abrasão rápida do rolamento.
