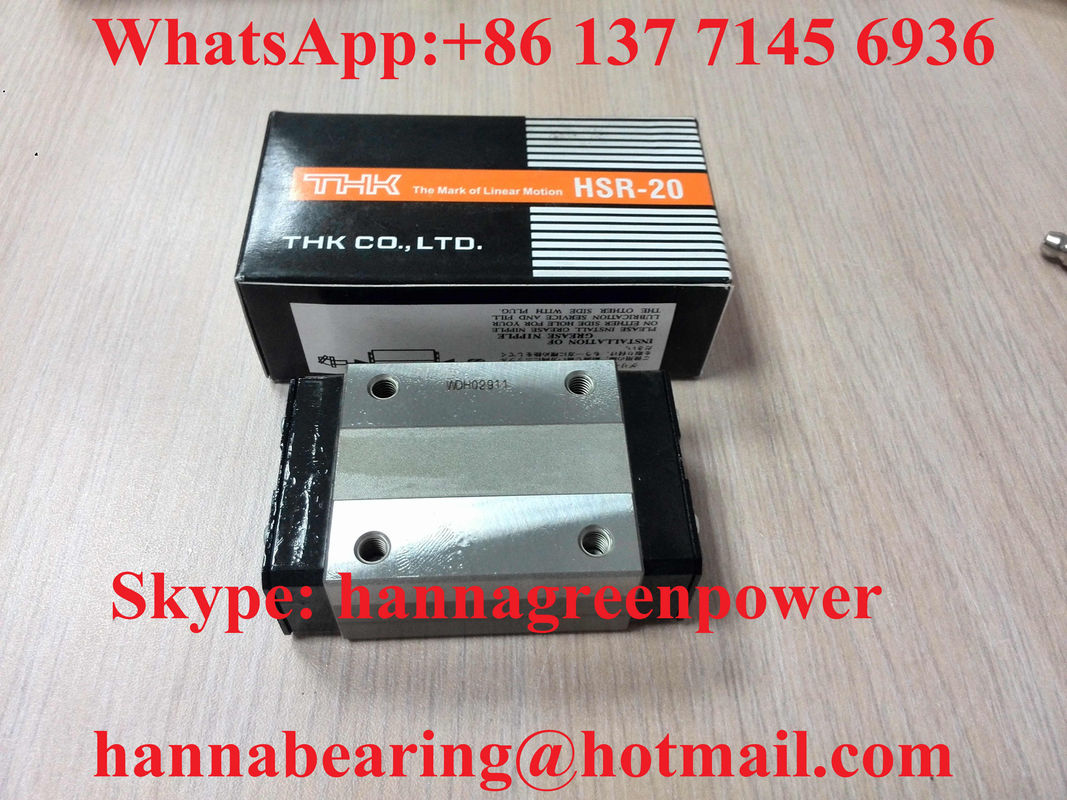

Montador de superfície superior de rolamento linear HSR15R1SS HSR15R1UU GK Bloco de guia 15x34x28mm

1.Visão geral do produto

HSR15R1SS e HSR15R1UU(GK) são deslizadores lineares de guia linear de carga igual de quatro vias padrão de tipo curto para trilhos lineares de 15 mm de largura, pertencentes aos guias LM da série compacta HSR-R.O núcleo adota 4 fileiras de 45 ° de aço de bola de circulação de design, com carga igual nas direcções radial, radial inversa e horizontal, com forte rigidez e absorção automática de erros menores na superfície de instalação.

• HSR15R1UU(GK): vedação de duplo lábio de borracha integrada UU de dois lados, versão à prova de poeira geral padrão, combinada com a estrutura do acessório de lubrificação padrão GK,adequado para o ambiente de oficina de produção normalTHK.
• HSR15R1SS: vedação à prova de poeira de metal composto de camada dupla SS aprimorada, fluido anti-corte mais forte e capacidade de bloqueio de pó fino, para condições de trabalho difíceis de pulverização e resfriamento THK.

Toda a unidade de deslizamento é feita de aço de rolamento GCr15 totalmente apagado, pista de arco de rectificação de ultra-precisão com bolas de aço de alta precisão classificadas,retentor de aço incorporado para evitar a queda da bola de aço após separar o deslizador do trilhoPossui baixo atrito, movimento recíproco estável, precisão de posicionamento repetido e longa vida útil, amplamente adaptado para máquinas de gravação CNC, linhas de montagem automáticas, automação de embalagens,Equipamento têxtil e instrumentos de ensaio de precisão.

2Especificações técnicas

Modelo: HSR15R1SS / HSR15R1UU ((GK)
Largura do carril aplicável: 15 mm
Dimensões gerais do deslizador: altura 28 mm, largura 34 mm, comprimento 56,6 mmWS-THK BEA...
Disposição do buraco de montagem: 4 buracos de montagem superiores 26×26 mm, buraco roscado M4
Especificação do mamilo da graxa: M4×5 porta de lubrificação dianteira
Estrutura: Esfera de aço circulante de quatro fileiras, bloco curto padrão R
Matéria-prima: aço de rolamento GCr15 para deslizador, trilho e esfera de aço; borracha nitrílica/metal composto para vedação
Carga dinâmica nominal: 10,9 kN; carga estática nominal: 8,33 kN
Espaço livre padrão: Espaço livre normal CN, grau de pré-carga C0/C1 personalizável
Diferença de selo:

1. UU(GK): dupla vedação labial de borracha, à prova de poeira geral padrão, equipada com lubrificador padrão GK
2. SS: vedação de dupla camada de metal composto, resistente à poeira pesada e ao refrigerante

Temperatura de funcionamento: -20°C ~ 120°C
Peso líquido do único deslizador: 0,18 kgWS-THK BEA...
Velocidade máxima de rotação linear: 1,5 m/s
Podem ser fornecidos, mediante pedido, desenhos de dimensões completos, guia de selecção de pré-carga e relatórios de ensaio de fadiga de ciclo longo.

3. Vantagens principais

1. Design de ângulo de contato de 45° com carga igual em quatro direcções, capacidade de suporte uniforme em todas as direcções de instalação, forte rigidez, compensação automática de erros menores de plano da base de montagem,reduzir a taxa de rejeição da montagem.
2. Duas versões de vedação opcionais: vedação padrão UU ((GK) para ambiente comum; vedação reforçada com metal composto SS para poeira, oficina resistente a salpicos de fluido de corte, prolongar a vida útil.
3. Completa estrutura de aço quenched GCr15, alta dureza superficial, resistente ao desgaste, manter precisão estável sob operação de alta frequência de longo prazo.
4. Estrada de arco polida por espelho + bolas de aço rigorosamente classificadas, coeficiente de atrito ultra baixo, deslizamento suave sem bloqueio, baixo consumo de energia do equipamento e baixo ruído de funcionamento.
5. Retentor de aço integrado, bolas de aço não caem quando o deslizador é retirado do trilho, desmontagem conveniente, manutenção e substituição de peçasTHK.
6. Portão de lubrificação M4 frontal padrão, HSR15R1UU(GK) combinado com o conjunto de lubrificação padrão GK, realize fornecimento de óleo estável a longo prazo, reduza a frequência de manutenção de reabastecimento frequente.
7. Compacto R tamanho de bloco curto, dimensão geral padrão intercambiável, substitui diretamente o deslizador da marca original sem modificar a estrutura de montagem do equipamento.
8. Serviço completo de personalização: ajuste de pré-carregamento C0/C1, versão anti-ferrugem de aço inoxidável, marcação a laser OEM na superfície do deslizador, embalagem anti-ferrugem de cartão de exportação neutro.

4. Cenários de aplicação

HSR15R1SS & HSR15R1UU(GK) deslizador de guia linear de carga de quatro vias é um componente de movimento linear de precisão central para equipamentos de automação de média carga:

• Máquinas de gravação CNC de pequena dimensão, máquinas de perfuração, máquinas de corte de plasma, conjuntos de suporte de eixo deslizante
• Unidades deslizantes automáticas de alimentação, triagem, montagem de linhas de montagem com posicionamento alternativo
• Máquinas de impressão de tamanho médio para alimentação de papel, componentes de transmissão linear de rolos de tensão
• Outros aparelhos de embalagem
• Equipamento de inspecção médica, instrumentos de medição de precisão, conjuntos de braço de pequeno robô em movimento linear

Bloco de guia linear da série HSR de 15 mm totalmente intercambiável
Solução de movimento linear de precisão de carga multi-direcional e rentável para OEM CNC, fábricas de equipamentos de automação, compras a granel de máquinas de impressão e embalagem.

5. Por que escolher o rolamento GQZ

25 anos de experiência profissional na fabricação de blocos de guias lineares de carga igual em quatro vias da série HSR completa, incluindo HSR15R1SS e HSR15R1UU(GK
Série HSR15R totalmente intercambiável dimensionalmente com guias lineares normalizados internacionais, classificação de carga consistente, tolerância de pré-carga e padrão de correspondência de vedação.
Customização completa de OEM e ODM com suporte a grau de pré-carregamento C0 / C1, tratamento anticorrosivo de aço inoxidável e passivação de superfície especial.
Inspecção completa rigorosa antes da entrega: teste de dureza GCr15, triagem dimensional de esferas de aço, teste de fadiga recíproco de ciclo longo, teste de envelhecimento por movimento linear de alta velocidade.
A equipa profissional de engenharia de guias lineares fornece selecção de pré-carga, correspondência de carris e deslizadores e orientação técnica de instalação num prazo de 24 horas úteis.
Estabilidade da oficina de produção em massa com preço de venda por atacado de fábrica a granel competitivo para fabricantes de equipamentos CNC de longo prazo, fornecedores de máquinas de automação e fábricas de embalagens de impressão.
Concentramos-nos na estrutura de bola de circulação de carga igual de quatro vias, dupla vedação opcional,Compatível, compatível e compatível com o sistema de deslizamento e cooperação de longo prazo com os compradores globais de peças sobressalentes de transmissão linear de automação.

6Controle de qualidade

Composição química da matéria-prima e inspecção da dureza do rolamento de aço GCr15 e do trilho linear
Forjamento de precisão, temperação por amortecimento e processamento de rectificação por ultraespelho para trilhos de arco interno de deslizamento e superfícies de rolagem de trilhos
Linha de produção de secagem e superfinitura a altas temperaturas de bolas de aço, triagem automática por dimensões
Processos integrados de moldagem de estampagem de retenção de aço e montagem automática de esferas de aço para controlar uniformemente a lacuna de circulação interna
Ensaios de desempenho direcionados: ensaio de envelhecimento recíproco de ciclo longo com carga média, ensaio de fadiga com movimentos reiterados para a frente e para trás, detecção de deformação de carga combinada multi-direcional
Reverificação da tolerância dimensional total e dos defeitos superficiais antes da remessa do revestimento anti-ferrugem por óleo e da embalagem em cartão de exportação
Cada lote de produção de deslizadores lineares HSR15R passa no teste de carga recíproca de amostragem completa para garantir um desempenho de suporte linear de alta precisão de alta rigidez estável a longo prazo em CNC, automação,Equipamento de impressão e embalagem.

7Obtenha uma citação agora.

Se precisar de blocos lineares reforçados à prova de poeira HSR15R1SS e de deslizadores lineares de lubrificação padrão HSR15R1UU(GK para pequenas máquinas-ferramenta CNC,Manutenção de linhas de montagem automáticas e equipamento de automação de embalagens leves & OEM de correspondência a granel, envie a sua consulta de compra directamente.
Receberá serviços completos de apoio profissional após a apresentação da sua consulta:
Resposta rápida oficial da fábrica para citação formal dentro de 24 horas
Seleção do grau de pré-carregamento um-para-um, correspondência da versão de vedação e orientação técnica de instalação da caixa do eixo por engenheiros de guias lineares profissionais da série HSR
Sugestões personalizadas de esquema de desempenho de movimento linear, incluindo opções de atualização de pré-carregamento C0/C1
Preço grossista direto de fábrica competitivo para grandes encomendas de peças sobressalentes
Envie a quantidade de compra necessária e o ambiente de carga e poeira do equipamento para obter um documento de cotação formal selado detalhado.

8. FAQ

Q1: Qual é a diferença entre HSR15R1UU(GK) e HSR15R1SS?
A1: HSR15R1UU(GK adota vedação dupla de borracha de lábio UU, combinada com lubrificador padrão GK, para oficina comum limpa; HSR15R1SS utiliza vedação SS de camada dupla de metal composto,melhor resistência ao pó metálico e ao fluido de corte, adequado para ambientes de processamento polvorientos e agressivos.
P2: O HSR15R1SS/UU(GK pode substituir diretamente o deslizador 15R da marca original?
R2: Sim, as dimensões externas globais, o espaçamento entre os furos de montagem e os parâmetros de carga são totalmente universais, não sendo necessária qualquer modificação da placa de montagem do equipamento.
Q3: Em que equipamentos são amplamente aplicados os HSR15R1SS e HSR15R1UU ((GK)?
A3: Principalmente equipado com pequenos eixos deslizantes CNC, peças deslizantes alternadas de linha de montagem automática, equipamento de transporte de impressão e embalagens,Instrumentos de medição de precisão médica estruturas de movimento linear.
