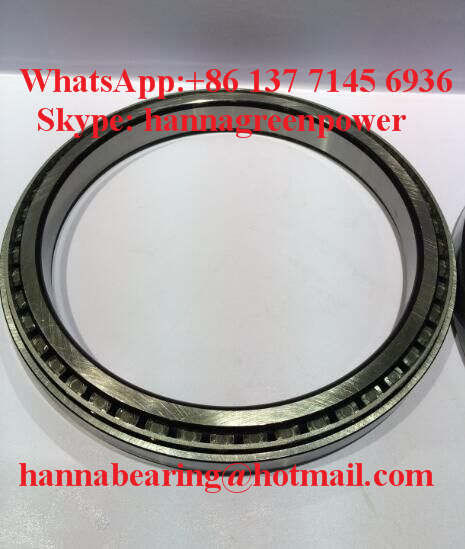

Rodízio de rolos cónicos de escavadeira R196Z -4 R196Z -4SA 196.85x241.3x23.812mm

1. Visão Geral do Produto

1. Visão Geral do Produto
Os R196Z-4 e R196Z-4SA são rolamentos de rolos cônicos separáveis de carreira única em polegadas, amplamente utilizados em mecanismos de deslocamento de acionamento final de escavadeiras, diferenciais de máquinas de construção e equipamentos agrícolas pesados. Dimensão unificada de montagem do núcleo: furo d=196,85mm, diâmetro externo D=241,3mm, largura total de montagem T=23,812mm, espaço de instalação intercambiável para ambas as versões.

Explicação da diferença técnica do sufixo:

• R196Z-4: Modelo base padrão, gaiola de estampagem de aço tipo aberta, tratamento térmico convencional da pista de rolamento, econômico para condições de trabalho normais de carga pesada em temperatura normal;
• R196Z-4SA: Variante reforçada de grau SA atualizada, curva de contato de rolo logarítmica otimizada, tratamento de têmpera de superfície do anel interno/externo fortalecido, melhor resistência ao desgaste, anti-vibração e tolerância a altas temperaturas, menor ruído de funcionamento, maior vida útil sob carga de impacto pesado contínuo.

Estrutura totalmente separável: o conjunto do cone (anel interno + rolos cônicos + gaiola) e a capa externa podem ser desmontados separadamente, simplificando muito a instalação, desmontagem e manutenção no local das caixas redutoras de deslocamento de escavadeiras. Todos os anéis e elementos rolantes adotam aço de rolamento GCr15 de alto carbono e cromo com têmpera integral, alta dureza, forte resistência ao impacto e ao desgaste, desempenho estável do rolamento sob carga combinada radial e axial alternada.

2. Especificações Técnicas

Parâmetros Base Universais Unificados

Furo interno d: 196,85 mm
Diâmetro externo D: 241,3 mm
Largura total de montagem T: 23,812 mm
Largura do anel interno B: 23,017 mm
Largura do anel externo C: 17,462 mm
Raio de filete r: 2,1 mm
Estrutura: Rolamento de rolos cônicos separável de carreira única, aberto sem vedação
Matéria-prima: Aço de rolamento GCr15
Folga padrão: folga normal C0, folga ampliada C3 personalizável
Grau de precisão opcional: P0 / P6 / P5
Faixa de temperatura de trabalho: -30℃ ~ 110℃ (R196Z-4SA até 130℃)
Peso líquido: 2,107 kg

Versão Padrão R196Z-4

Capacidade de carga dinâmica básica Cr: 312 kN
Capacidade de carga estática básica C0r: 408 kN
Velocidade de rotação limitada por graxa: 2850 rpm
Característica principal: Tratamento térmico padrão, controle de custo, adequado para equipamentos de construção de carga pesada intermitente

Versão Atualizada SA R196Z-4SA

Capacidade de carga dinâmica básica Cr: 336 kN
Capacidade de carga estática básica C0r: 435 kN
Velocidade de rotação limitada por graxa: 3100 rpm
Característica principal: Tratamento de superfície reforçado SA, contato de rolo otimizado, anti-desgaste, resistente a altas temperaturas, baixo ruído, para acionamento final de escavadeira com carga de impacto pesado contínuo 24h
Desenhos de instalação completos, curvas de características de carga e relatórios de teste de fadiga de desgaste acelerado podem ser fornecidos mediante solicitação do cliente.

3. Vantagens Principais

1. Dois rolamentos de rolos cônicos em polegadas totalmente intercambiáveis com dimensões de instalação gerais idênticas, os clientes selecionam o R196Z-4 padrão para condições de trabalho intermitentes sensíveis ao custo ou o R196Z-4SA atualizado para conjuntos de deslocamento de escavadeira de impacto pesado contínuo e alta temperatura.
2. Design de grande ângulo de contato de rolo cônico, forte capacidade de carga para suportar carga radial combinada pesada + carga de impulso axial unidirecional, operação estável de baixa vibração sob impacto frequente para frente/para trás de máquinas de construção.
3. Estrutura separável de cone e capa, montagem e substituição independentes convenientes, reduzindo efetivamente a dificuldade de desmontagem do acionamento final da escavadeira e a perda de tempo de inatividade de manutenção.
4. Configuração de processo diferenciada: R196Z-4 atende à demanda convencional de carga pesada com custo estável; R196Z-4SA adiciona tratamento térmico exclusivo de fortalecimento de superfície, reduz a taxa de falha de descascamento da pista de rolamento e abrasão do rolo, estende o ciclo de revisão em mais de 30%.
5. Múltiplas gaiolas opcionais: gaiola de aço estampada padrão para redução de custo em massa; gaiola de latão maciço para condições de trabalho severas de carga pesada contínua e alta temperatura por longo tempo.
6. Suporte de serviço personalizável: folga ampliada C3, grau de alta precisão P5, marcação a laser OEM, enchimento especial de graxa anti-oxidação de alta temperatura, embalagem neutra da marca.
   Reduz efetivamente a frequência de substituição do rolamento de deslocamento da escavadeira e a perda de manutenção por parada de equipamentos de construção.

4. Aplicações

Este conjunto de rolamentos de rolos cônicos em polegadas de modelo duplo é uma peça de desgaste essencial para máquinas agrícolas e de construção pesada:

• Unidades de rolamento principal da caixa redutora de deslocamento de acionamento final de escavadeira, rolamentos centrais da caixa de engrenagens de caminhada de escavadeiras mini e médias
• Conjuntos de rolamentos de posicionamento de diferencial e eixo de carregadeiras pesadas, rolos compactadores, tratores de esteira
• Rolamentos de transmissão do eixo de acionamento pesado de grandes colheitadeiras agrícolas, tratores
• Rolamentos de cubo de roda e suporte de redutor de veículos de transporte subterrâneo de mineração
• Rolamento de rolos cônicos de carreira única para serviço pesado em polegadas intercambiável no mercado de reposição
• Solução de rolamento intercambiável de duas classes econômica para oficinas de reparo de máquinas de construção e correspondência OEM de equipamentos.

5. Por que Escolher Rolamentos GQZ

• 20 anos de experiência profissional em fabricação de rolamentos de rolos cônicos para serviço pesado em polegadas, incluindo as séries de deslocamento de escavadeira R196Z-4 e R196Z-4SA
• R196Z-4 e R196Z-4SA totalmente intercambiáveis dimensionalmente com dimensões de rolamento padrão internacional em polegadas, tamanho de montagem e tolerância de montagem consistentes.
• Serviço completo de personalização OEM e ODM com suporte para gaiola de latão, atualização de folga C3, grau de alta precisão e enchimento de lubrificante especial para alta/baixa temperatura.
• Inspeção completa e rigorosa pré-entrega: teste de dureza da matéria-prima, inspeção de precisão de retificação da pista de rolo do cone, detecção de espessura da camada de fortalecimento de superfície do R196Z-4SA, teste de ciclo de fadiga de impacto alternado de carga pesada.
• Equipe de engenharia profissional de rolamentos cônicos fornece orientação técnica de instalação de correspondência de tolerância de eixo e alojamento de escavadeira em até 24 horas.
• Linha de produção em massa estável com preço de atacado a granel favorável para fábricas de reparo de máquinas de construção de longo prazo, OEMs de escavadeiras e fabricantes de equipamentos de mineração.
• Focamos em design diferenciado de grau padrão e atualizado, forte capacidade de carga combinada radial-axial, estrutura separável de fácil manutenção e cooperação ganha-ganha de longo prazo com compradores globais de peças de reposição para máquinas pesadas.

6. Controle de Qualidade

• Inspeção de composição química e dureza superficial da matéria-prima de aço de rolamento GCr15 cromo
• Torneamento de precisão, têmpera e superacabamento para pistas de rolos cônicos dos anéis interno e externo
• Processo de tratamento térmico direcionado diferenciado: processo de têmpera integral convencional R196Z-4; tratamento de retificação de curva de contato de rolo logarítmica + têmpera de fortalecimento de superfície exclusiva R196Z-4SA.
• Teste de desempenho direcionado classificado: teste de envelhecimento de carga cíclica padrão R196Z-4; teste de desgaste acelerado de alta velocidade e temperatura, impacto pesado contínuo R196Z-4SA.
• Classificação de rolos cônicos, montagem de gaiola de aço/latão, reinspeção dimensional e de aparência completa antes da embalagem com óleo antiferrugem e envio.
• Cada lote de rolamentos da série R196Z passa por teste completo de fadiga de rotação alternada de carga pesada por amostragem para garantir operação estável de longo prazo dentro do acionamento final da escavadeira e redutores de máquinas de construção pesada.

7. Obtenha uma Cotação Agora

Se você precisa de rolamentos de rolos cônicos econômicos padrão R196Z-4 e rolamentos de deslocamento de escavadeira anti-desgaste atualizados R196Z-4SA para reparo de máquinas de construção e correspondência OEM, envie sua consulta diretamente.
Você receberá serviços de suporte profissional completos após o envio da consulta:

• Resposta rápida de cotação oficial da fábrica em até 24 horas
• Orientação técnica de instalação de correspondência de tolerância de eixo e alojamento um a um de engenheiros profissionais de rolamentos cônicos para serviço pesado em polegadas
• Sugestões de esquemas de rolamentos personalizados, incluindo opções de atualização de gaiola de latão e folga ampliada C3
• Preço competitivo de atacado a granel direto da fábrica para pedidos em massa mistos de duas modelos de peças de reposição grandes
• Envie a quantidade de compra necessária de cada modelo e o ambiente de trabalho contínuo de carga pesada e temperatura do equipamento para obter uma cotação formal detalhada.

8. FAQ

Q1: Qual é a diferença principal entre R196Z-4 e R196Z-4SA?
A1: As dimensões gerais de instalação são completamente consistentes; R196Z-4 é o modelo base padrão com tratamento térmico convencional, baixo custo para equipamentos de carga pesada intermitente; R196Z-4SA é a versão reforçada atualizada SA com tratamento especial de fortalecimento de superfície, melhor resistência ao desgaste, resistência a altas temperaturas e desempenho de baixo ruído, especialmente projetado para acionamento final de escavadeira com impacto pesado ininterrupto 24h.
Q2: Quais cargas os rolamentos da série R196Z podem suportar?
A2: Ele pode suportar carga radial combinada pesada mais carga de impulso axial unidirecional grande; posicionamento axial bidirecional requer dois rolamentos instalados costas com costas ou frente com frente com pré-carga razoável.
Q3: Qual é a vantagem da estrutura de rolamento de rolos cônicos separável?
A3: O conjunto do anel interno com rolos e gaiola e a capa externa podem ser completamente separados, convenientes para instalação e substituição independentes durante a manutenção da caixa de engrenagens da escavadeira, evitando a desmontagem completa de grandes componentes de transmissão.
