Série Rod M64*4 Excavato rolamento liso esférico de baixo nível de ruído de SI80ES 80x182x55mm, de alta velocidade de E e
O rolamento esférico é um rolamento de deslizamento dealinhamento resistente. Altamente resistente às cargas de impacto, este produto é cabido mais à seção de oscilação sob cargas lentas, pesadas.

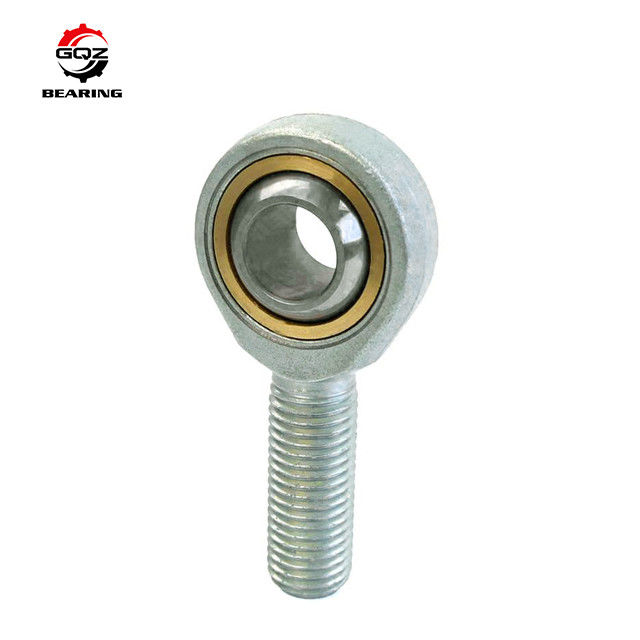

Um rolamento de extremidade de haste, igualmente conhecido como uma junção do heim (America do Norte) ou a junção cor-de-rosa (Reino Unido e em outra parte), é uma junção de articulação mecânica. Tais junções são usadas nas extremidades das barras de comando, relações de direção, hastes de laço, ou em qualquer lugar uma junção de articulação da precisão é exigida. Um giro da bola com uma abertura com que um parafuso ou o outro hardware de união podem passar é pressionado em uma embalagem circular com um eixo rosqueado unido. A parcela rosqueada pode ser homem ou fêmea.
1. Corpo de Rod com direito ou a linha fêmea da mão esquerda
2. É compo de GE de carregamento liso esférico radial. E ou GE. .ES 2RS e corpo da haste
3. Superfície do zine do corpo da haste chapeada, abrigo do SI. .ES com um bocal de lubrificação do furo ou de graxa
4. Para a linha da mão esquerda, adicione por favor o sufixo “L”, por exemplo SIL 30 ES
5. Para os rolamentos d≥15, SI. .ES 2RS igualmente disponível, por exemplo SI 25 ES 2RS
6. Lubrificar o bocal do furo ou de graxa não está disponível para o tamanho marcado " *”
SI. .ES | Dimensões (milímetros) | Avaliações da carga (kn) | Peso (quilogramas) | |||||
Tipo | d | B | C1 | d2 | a° | Dinâmico | Estático | |
SI 80 ES | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
Dimensões | Ângulo | Dinâmico | Estático | ||||||
d (milímetro) | d2 (milímetro) | B (milímetro) | G (6H) | C1 (máximo) | h1 | C (kn) | C0 (kn) | ||
40 | 94 | 28 | M 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
60 | 137 | 44 | M 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
80 | 182 | 55 | M 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
