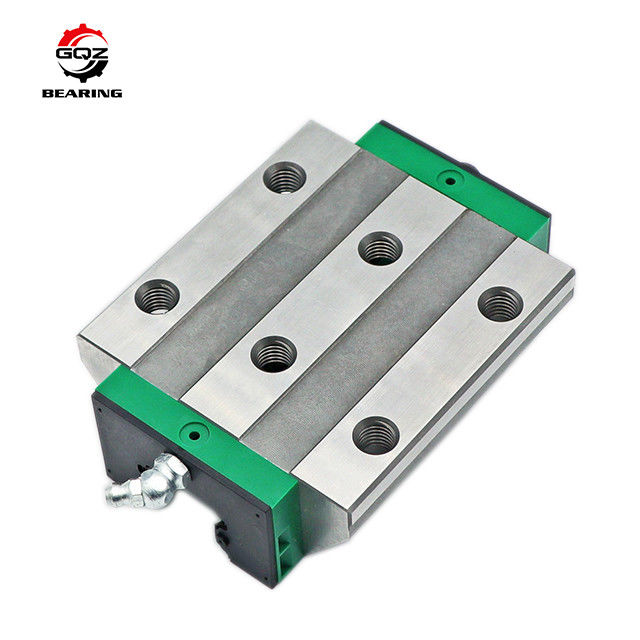

Bloco de guia KWSE20-G3-V2 Rolamento de transporte linear KWSE20V1-G2 20x63x30mm

O KWSE20-G3-V2 é um carro de guia linear de seis fileiras de esferas retangular padrão, combinado com o trilho linear TKSD20. Explicação do sufixo do modelo: G3 representa o grau de alta precisão, V2 representa a configuração de pré-carga média para requisitos de posicionamento de alta rigidez.

A estrutura de seis grupos de esferas de aço circulantes forma um contato de dois pontos com a pista, quatro fileiras suportam carga de compressão e duas fileiras suportam carga de tração, alcançando capacidade de carga e rigidez estrutural ultra-altas. Corpo do slider integral de uma peça feito de aço de rolamento GCr15 totalmente temperado, vedações à prova de poeira compostas multicamadas em ambas as extremidades bloqueiam poeira da oficina, detritos de corte e líquido de resfriamento. O design independente do bico de graxa suporta lubrificação suplementar periódica para estender o ciclo de serviço. Layout padrão do orifício de montagem superior, tamanho geral compacto, amplamente aplicado a máquinas-ferramenta CNC, equipamentos de processamento automatizado, instrumentos de teste de precisão e eixos de transmissão linear de automação de embalagens.

Desenhos completos de instalação de equipamentos CNC, guia de seleção de correspondência de carga e relatórios de teste de durabilidade de posicionamento recíproco de ciclo longo podem ser fornecidos mediante solicitação do cliente.

1. Layout interno de seis fileiras de esferas, área de contato maior que sliders de quatro fileiras, capacidade de carga radial e lateral excepcional, forte desempenho anti-deformação sob carga de corte pesada de máquinas-ferramenta.
2. Padrão de usinagem de alta precisão G3, pequeno erro de folga de funcionamento, precisão de posicionamento repetido estável dentro do nível de mícrons, adequado para equipamentos de processamento e detecção de precisão.
3. Design de eliminação de folga de pré-carga média V2, elimina efetivamente o tremor de movimento e a folga durante o movimento recíproco para frente e para trás, melhora o acabamento da superfície usinada.
4. Estrutura de vedação composta multicamadas dupla face à prova de poeira, isola detritos metálicos, fluido de corte e poeira, evita corrosão da esfera de aço e perda de graxa, adapta-se a ambientes de processamento de oficina hostis.
5. Graxeira externa lateral, lubrificação regular conveniente sem desmontagem do slider e do trilho, reduz o tempo de inatividade de manutenção do equipamento.
6. Corpo do slider integral temperado com dureza HRC60-65, superfície da pista superacabada, baixo coeficiente de atrito, operação contínua recíproca suave e de baixo ruído por longo tempo.
7. Dimensão de instalação padrão universal, totalmente intercambiável com sliders lineares da série KWSE20 global, sem modificação na placa de montagem do equipamento durante a substituição pós-venda.
8. Serviço personalizado abrangente: upgrade de ultra-precisão G4, opção de pré-carga leve V1 / pré-carga zero V0, marcação a laser OEM na superfície do slider, embalagem neutra de caixa de exportação anti-ferrugem, pré-enchimento de graxa de lítio de alta temperatura e extrema pressão.

O bloco de guia linear de seis fileiras de alta rigidez KWSE20-G3-V2 é uma peça de reposição de transmissão linear de precisão central para equipamentos CNC e de automação industrial:

• Centro de usinagem vertical pequeno, máquinas de gravação e fresagem, conjuntos de correspondência de movimento linear dos eixos X/Y/Z
• Máquina de corte automática, eixos de movimento recíproco de carga pesada de equipamentos de processamento a laser
• Instrumento de medição de precisão, posições de slide de posicionamento de alta precisão de equipamentos de inspeção de semicondutores
• Máquina de embalagem automática de caixas, componentes de transmissão linear de manipuladores de montagem eletrônica
• Tear de alta velocidade têxtil, equipamentos de automação médica, rolamentos de guia estáveis e de baixo ruído
• Carro linear de seis fileiras de esferas padrão da série KWSE20 intercambiável no mercado de reposição

Solução de slider linear rígida de pré-carga média de alta precisão e custo-benefício para fabricantes de máquinas CNC, OEMs de equipamentos de automação e fábricas de manutenção de máquinas de precisão para aquisição em massa.

• 25 anos de experiência profissional em fabricação de carros de guia linear de seis fileiras da série KWSE, incluindo KWSE20-G3-V2
• O KWSE20-G3-V2 é totalmente intercambiável em dimensões com sliders lineares padrão internacional de 20mm, capacidade de carga consistente, tolerância de precisão G3 e padrões de correspondência de pré-carga V2.
• Serviço completo de personalização OEM e ODM suportando grau de super precisão G4, grau de pré-carga ajustável e enchimento de graxa resistente a altas temperaturas.
• Fluxo rigoroso de inspeção completa pré-entrega: teste metalográfico e de dureza da matéria-prima GCr15, triagem de classificação dimensional da esfera de aço, teste de envelhecimento de posicionamento recíproco de alta velocidade de ciclo longo, teste de simulação de fadiga e desgaste de vedação contra poeira e fluido de corte.
• Equipe profissional de engenharia de guias lineares fornece cálculo de carga multidirecional um a um, correspondência de layout paralelo de múltiplos sliders e orientação técnica de instalação na base da máquina-ferramenta em até 24 horas úteis.
• Oficina de produção em massa estável e em larga escala com preço competitivo de atacado direto de fábrica para pedidos em lote de um único modelo, fornecimento estável a longo prazo para compradores globais de peças de reposição de equipamentos CNC e de automação.

Somos especializados em estrutura de slider de alta rigidez de seis fileiras de esferas, design de vedação composta bilateral à prova de poeira, padrão de dimensão de montagem intercambiável métrico universal e cooperação ganha-ganha a longo prazo com fornecedores de equipamentos de automação de processamento de precisão.

• Composição química da matéria-prima, inspeção de falhas internas e dureza para o tarugo do slider de aço de rolamento GCr15 e tarugos de esfera de aço
• Forjamento de precisão do corpo do slider, alívio de tensão de múltiplos temperamentos, processo de retificação de pista de ultra-precisão em várias etapas
• Têmpera em alta temperatura da esfera de aço, polimento espelhado e linha de produção de classificação dimensional automática de alta precisão
• Montagem por prensagem da vedação composta contra poeira, processo de montagem de rosca da graxeira lateral, controle rigoroso da estanqueidade da vedação e suavidade do canal de lubrificação
• Testes de desempenho classificados direcionados: teste de envelhecimento de posicionamento recíproco de carga pesada de ciclo longo KWSE20-G3-V2, teste de durabilidade de vedação contra respingos de fluido de corte repetidos, detecção de desgaste de operação contínua de alta velocidade e baixo ruído
• Verificação final de tolerância dimensional, rebarbas de superfície e rugosidade da pista antes da aplicação de óleo anti-ferrugem e embalagem à prova de umidade em caixa de exportação para envio

Cada lote de produção de sliders KWSE20-G3-V2 passa por um teste de simulação recíproca de máquina-ferramenta CNC com amostragem completa para garantir desempenho de movimento linear estável de alta precisão e alta rigidez a longo prazo em equipamentos de automação de processamento de precisão.

Se você precisar de sliders de guia linear de seis fileiras de esferas com pré-carga média V2 e precisão G3 KWSE20-G3-V2 para fabricação de máquinas-ferramenta CNC, montagem de equipamentos de automação e manutenção de máquinas de precisão para aquisição em massa, envie sua consulta de compra diretamente.

Você receberá serviços de suporte profissional completos após o envio da consulta:

• Resposta rápida de cotação formal selada pela fábrica em até 24 horas úteis
• Orientação técnica um a um de engenheiros de guias lineares profissionais para cálculo de carga multidirecional dinâmica/estática, correspondência de layout paralelo de múltiplos sliders e instalação na base da máquina-ferramenta
• Soluções de desempenho de slider personalizadas, incluindo upgrade de alta precisão G4 e opções alternativas de pré-carga V0/V1
• Preço competitivo de atacado direto de fábrica para pedidos em grande volume de um único modelo KWSE20-G3-V2

Forneça a quantidade de compra necessária, a velocidade de reciprocidade do equipamento e o ambiente de trabalho de poeira/fluido de corte da oficina para obter um documento de cotação formal detalhado.

1. Q1: O que G3 e V2 significam em KWSE20-G3-V2?
   A1: G3 refere-se ao grau padrão de alta precisão para movimento linear; V2 significa pré-carga média, que elimina a folga interna para melhorar a rigidez, adequado para equipamentos de corte pesado e posicionamento de alta precisão.
2. Q2: Qual é a vantagem da estrutura de seis fileiras de esferas em comparação com um slider de quatro fileiras?
   A2: Seis grupos de esferas de aço circulantes distribuem a carga uniformemente em várias direções, maior capacidade de carga e maior rigidez geral, menor deformação sob carga de corte pesada de máquinas-ferramenta.
3. Q3: Qual trilho linear combina com o KWSE20-G3-V2?
   A3: Ele é combinado exclusivamente com o trilho de guia linear perfilado da série TKSD20 de 20mm de largura.
