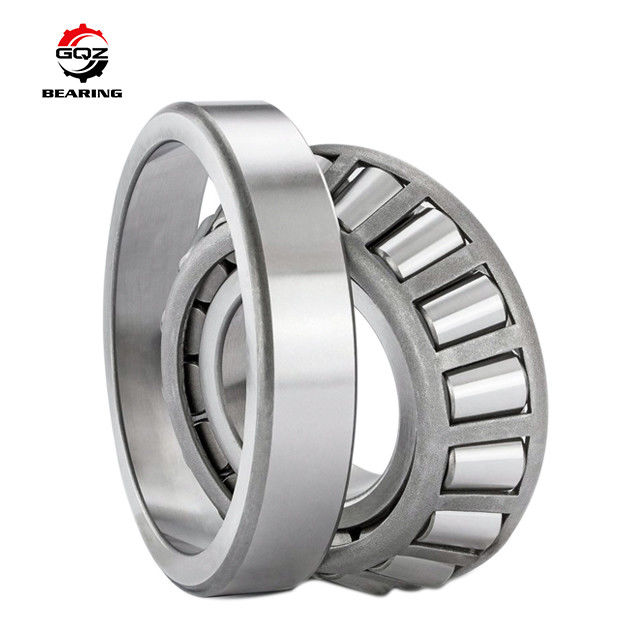

4800RPM T7FC070-XL X-Life Rolamentos cônicos T7FC 070/QCL7C 70x140x39mm

1.Visão geral do produto
T7FC070-XL e T7FC070/QCL7C partilham uma dimensão métrica unificada d70×D140×T39mm, pertencente à série de rolamentos cônicos separáveis de linha única T7FC ISO355,duas versões de alto desempenho otimizadas para diferentes condições de trabalho.
O T7FC070-XL adota o projeto otimizado para a vida útil, a geometria interna atualizada, o acabamento da superfície e o processo de tratamento térmico,Capacidade de carga dinâmica aumentada em 20% e vida útil estendida cerca de 70% em comparação com o tipo padrão, baixa geração de calor e operação estável a alta velocidade.
T7FC070/QCL7C equipado com Q superfície de contato otimizada mais CL7C estrutura de alta resistência, maior ângulo de contato até 30 °, anti-impacto excepcional e resistência a cargas pesadas,especialmente concebidos para o diferencial pesado, redutores de minas e eixos de transmissão de máquinas de construção.
Ambos os modelos são cone separável dividido e montagem de copo, cone interno com rolos e gaiola pode ser separado do copo externo, conveniente instalação separada de eixo e casa.Todas as partes do núcleo adotam aço de rolamento GCr15 totalmente apagado, ultra-precisão inclinada de trituração de pista, uniforme linha de contato de distribuição de tensão, suportar de forma confiável a carga radial combinada e impulso axial unidirecional.caixa de velocidades industrial pesada, transmissão de triturador de minas, grandes máquinas de construção a pé e conjuntos de suporte de bombas hidráulicas.

2Especificações técnicas

Classe de modelos: T7FC070-XL, T7FC070/QCL7C
Dimensões de limite unificadas ((mm): Furo d=70, OD D=140, Largura total T=39, Largura do cone B=35.5, largura da taça C=27
Min. raio do filete r=3 mm, r1=3 mm
Ângulo de contacto: 30°
Estrutura: rolamento de rolos cônico de linha única, cone e copo separáveis, jaula de aço estampada, design aberto
Matéria-prima: aço com alto teor de cromo de carbono GCr15 para rolos cônicos, de copo e cônicos
Diferenciação dos parâmetros de desempenho

1. T7FC070-XL

• Carga radial dinâmica básica Cr: 219kN
• Carga radial estática básica C0r: 237kN
• Limite de carga por fadiga Pu: 38kN
• Velocidade limite: graxa 5800 r/min, óleo 7200 r/min
• Peso líquido: 2,59 kg
• Características: X-life, vida útil otimizada, baixo atrito, adaptabilidade a alta velocidade

• Carga radial dinâmica básica Cr: 177kN
• Carga radial estática básica C0r: 242kN
• Velocidade limite: 2400 r/min de graxa, 3400 r/min de óleo
• Peso líquido: 2,65 kg
• Características: reforço QCL7C para uso pesado, forte resistência ao impacto, capacidade de carga estática ultra-alta

Intervalo de temperatura de funcionamento geral: -40°C ~ 120°C
Referência do ombro de montagem: da max=82mm, Da min=106mm, Da max=126mm
A pedido do cliente, podem ser fornecidos desenhos completos de instalação do diferencial/redutor, guia de correspondência de carga e relatórios de ensaio de durabilidade de impacto alternado de longo ciclo.

3. Vantagens principais

1. Duas versões de alto desempenho para seleção específica: versão XL para operação contínua de velocidade média e alta; versão QCL7C para impacto pesado a baixa velocidade,Uma dimensão do modelo cobre várias condições de trabalho de transmissão pesada.
2. Largo ângulo de contato de 30°, traçado de rolos cônicos, excelente capacidade de carga do composto radial-axial, operação estável sob o impacto freqüente de mudanças de diferencial de automóveis e equipamentos de mineração.
3. Estrutura de separação de cone e copo, cone interno pré-instalado no eixo, copo externo pressionado na caixa separadamente, fácil desmontagem sem danificar o diário do eixo durante a revisão do equipamento.
4. X-life otimizado T7FC070-XL: superfície de pista atualizada e geometria interna, reduzem efetivamente a perda de lubrificante e o acúmulo de calor, estendem o intervalo de manutenção e a vida útil em grande medida.
5. QCL7C reforçado T7FC070/QCL7C: distribuição de tensão de contato do rolo otimizada, forte resistência à sobrecarga e carga de choque,adequado para condições de trabalho de arranque e parada de máquinas de construção e de mineração com carga pesada.
6. A gaiola de aço estampada de precisão limita uniformemente os rolos cônicos, evitando efetivamente a inclinação, o desvio e o derramamento dos rolos sob rotação contínua de longa duração variável.
7. Tratamento térmico de apagamento integral completo atinge HRC60 ∼65 alta dureza, excelente resistência anti-fadiga, anti-descascamento e desgaste, reduz a frequência de substituição de peças de reposição do equipamento.
8. Dimensões de instalação métricas unificadas padrão, totalmente intercambiáveis com rolamentos de rolos cónicos da série T7FC070 globais, sem modificação do eixo e da caixa existentes durante a substituição;Serviço personalizado completo: P4/P5 de alta precisão, C3 maior espaço livre, marcação laser OEM, embalagem antirruda de cartão de exportação neutro, pré-enchimento de graxa de pressão extrema a alta temperatura.

4. Cenários de aplicação

T7FC070-XL / T7FC070/QCL7C Rolamentos de rolos cónicos de linha única de alto desempenho são peças sobressalentes rotativas de carga composta de núcleo para equipamentos de transmissão industriais pesados, automotivos e de mineração:

• T7FC070-XL Equipamento de correspondência: Diferencial de transmissão de automóveis médios e pesados, redutor de engrenagens industrial de tamanho médio, eixo de suporte de alta velocidade da bomba hidráulica, conjunto de rotores de sopro de tamanho médio
• T7FC070/QCL7C Equipamento de correspondência: caixa de engrenagens de tração de trituradores de minas pesadas, redutor de caminhada de escavadeira grande, eixo auxiliar de transmissão pesada metalúrgica, posições de rolamento do diferencial de caminhão pesado
• Áreas de aplicação gerais: montagem de acionamento de transportador pesado, transmissão de grande colhedora agrícola, caixa de redução de carga leve marítima, componentes de suporte rotativos de bomba centrífuga pesada

Conjunto de rolamentos cónicos de alto desempenho da série T7FC070, intercambiáveis para o mercado de reposição
Solução de suporte de carga pesada anti-impacto e de longa duração e rentável para fabricantes de diferenciais de automóveis, fabricantes de equipamentos metalúrgicos de mineração OEM e fábricas de manutenção de máquinas pesadas aquisição a granel.

5. Por que escolher o rolamento GQZ

1. 25 anos de experiência profissional no fabrico de rolamentos cônicos de alto desempenho da série métrica T7FC, incluindo T7FC070-XL e T7FC070/QCL7C
2. Duas versões totalmente intercambiáveis dimensionalmente com rolamentos T7FC070, padrão internacional, classificação de carga consistente, tolerância de velocidade e padrões de correspondência de montagem.
3. Serviço completo de personalização de OEM e ODM com suporte a grau de super precisão P4, ajuste de relevo C3 e preenchimento de graxa de alta temperatura e pressão extrema.
4. Fluxo de inspecção pré-entrega rigoroso e completo: teste metalográfico e de dureza da matéria-prima GCr15, triagem dimensional do rolo cônico, teste de envelhecimento por impacto pesado alternado radial-axial de longo ciclo,Ensaio de simulação de desgaste por fadiga contínua sob cargas pesadas.
5. Equipe de engenharia de rolamentos cônicos profissionais fornece cálculo de carga de composição um-para-um,Esquema de acoplamento de pré-carregamento duplo de rolamentos de volta para trás e orientação técnica de instalação do eixo diferencial/redutor no prazo de 24 horas úteis.
6. Estabilidade da oficina de produção em massa em larga escala com preço de atacado direto de fábrica competitivo para encomendas de lotes mistos de XL e QCL7C duas versões, fornecimento estável a longo prazo para peças de automóveis globais,compradores de peças sobressalentes de máquinas de mineração e pesadas.

Somos especializados em estruturas de rolos cónicos separáveis, X-life, longa vida e QCL7C, design duplo e otimizado para tarefas pesadas.padrão universal de dimensões de montagem métricas intercambiáveis e cooperação mutuamente vantajosa a longo prazo com fornecedores de equipamentos de transmissão industriais pesados.

6Controle de qualidade

1. Composição química da matéria-prima, inspecção dos defeitos internos e da dureza dos coneis, copos e rolos em branco cónicos de aço com GCr15
2. Forja de precisão, alívio de tensões de temperamento múltipla, processo de moagem em várias etapas de pista inclinada de ultra-precisão para cone e taça
3. Linha de produção de descongelamento a alta temperatura, superfinitura e triagem dimensional automática de alta precisão com rolos cónicos
4. Processos de moldagem e montagem automática de rolos de gaiolas de aço estampadas, controlo rigoroso da distância entre os rolos e distribuição uniforme da circunferência
5. Ensaios de desempenho classificados direcionados: ensaio de envelhecimento separado para a operação de ciclo longo de alta velocidade T7FC070-XL e ensaio de fadiga por sobrecarga por impacto pesado T7FC070/QCL7C,detecção de durabilidade de ciclo longo de graxa a altas temperaturas
6. Reverificação da tolerância dimensional total, das rachaduras da superfície e da rugosidade da pista antes do revestimento de óleo antirruído e da embalagem à prova de umidade de cartão de exportação

Every production batch of two-version bearings undergoes full sampling differential and heavy reducer simulation rotation test to guarantee stable long-term composite radial-axial load support performance in automotive, máquinas de mineração e construção.

7Obtenha uma citação agora.

Se você precisa de rolamentos de rolos cônicos reforçados T7FC070-XL X-life longevity e T7FC070/QCL7C para fabricação de diferenciais de automóveis,montagem de redutores pesados de mineração e manutenção de máquinas pesadas, envie a sua consulta de compra directamente.
Receberá um serviço completo de apoio profissional após a encomenda da sua consulta:

• Resposta rápida oficial da fábrica selada de cotação formal dentro de 24 horas úteis
• Cálculo de carga radial-axial de compostos um contra um,Orientação técnica para a seleção de modelos de duas versões e para o emparelhamento pré-carregado de rolamentos duplos de volta-para-volta de engenheiros profissionais de rolamentos cônicos
• Soluções personalizadas de desempenho de rolamentos, incluindo a atualização de alta precisão P4 e opções de clareza ampliada C3
• Preço grossista direto de fábrica competitivo para a entrega de lotes mistos de T7FC070-XL e T7FC070/QCL7C

Forneça a quantidade de compra necessária, a condição de funcionamento do equipamento (supercarga contínua de alta velocidade / impacto pesado) e o ambiente de temperatura operacional para obter um documento de cotação formal detalhado.

8. FAQ

1. P1: Qual é a diferença entre o T7FC070-XL e o T7FC070/QCL7C?
   A1: O mesmo tamanho de instalação, orientação de desempenho diferente. T7FC070-XL é a versão X-life otimizada para longa vida, alta velocidade limitante, baixo atrito, adequado para operação contínua de velocidade média-alta;T7FC070/QCL7C é QCL7C tipo reforçado pesado, maior capacidade de carga estática, forte desempenho de impacto anti sobrecarga, adequado para máquinas de mineração e construção de impacto pesado de baixa velocidade.
2. Q2: Que carga podem suportar os rolamentos cônicos da série T7FC070?
   A2: suportar simultaneamente uma grande carga radial e um impulso axial unidirecional;instalar dois rolamentos de volta para trás para realizar rolamento de carga axial bidirecional para diferencial de automóvel e fuso pesado vertical.
3. Q3: Qual é a vantagem da estrutura de cone-copo separável para montagem diferencial?
   A3: o cone interno com rolos pode ser pré-instalado no eixo motriz, o copo exterior presso em uma caixa de diferencial separadamente, montagem e desmontagem convenientes durante a revisão,Não há danos no diário do eixo e no furo da caixa.
