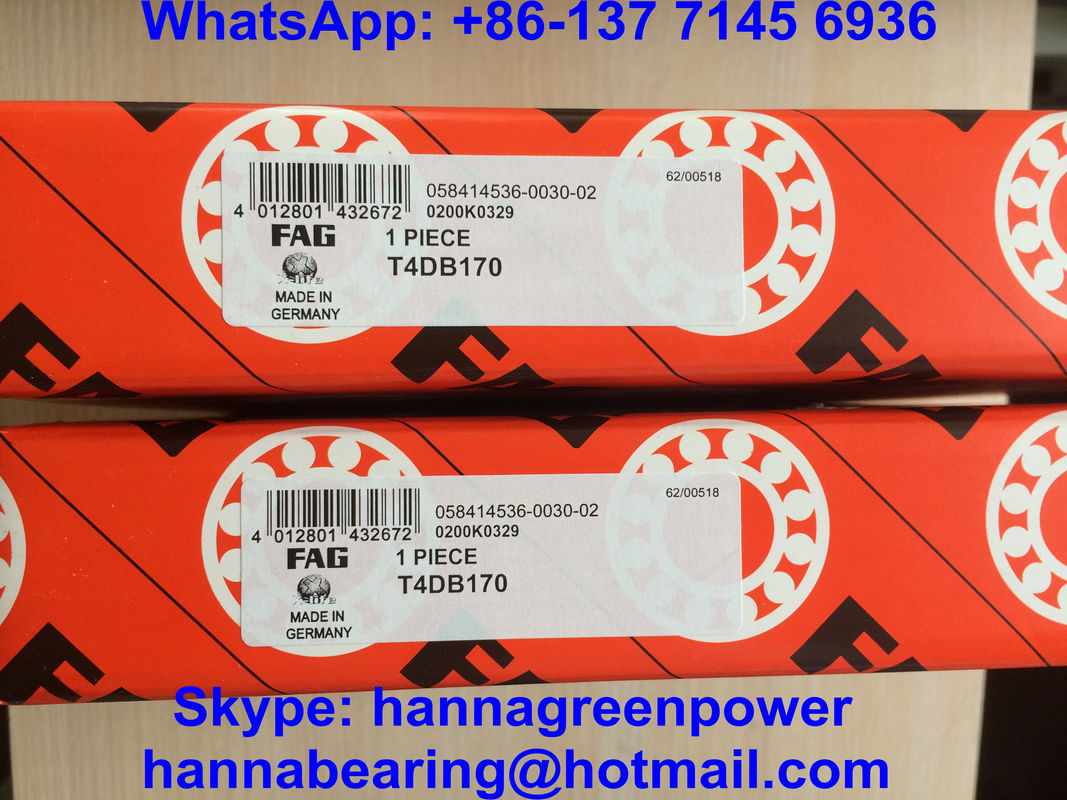

Carga pesada T4DB170 Rolamento de precisão métrica 170x230x32mm

1.Visão geral do produto

1.Visão geral do produto
T4DB170 é um rolamento de rolos cónicos separáveis de linha única da série T4DB da norma ISO, dimensão de montagem do núcleo unificado, furo interno d=170mm, diâmetro externo D=230mm, largura do anel interno B=30mm,largura do anel externo C=23 mm, largura total do conjunto T=32mm, mediano-grande furo de carga pesada com 17,1° ângulo de contacto padrãoSKF 集....

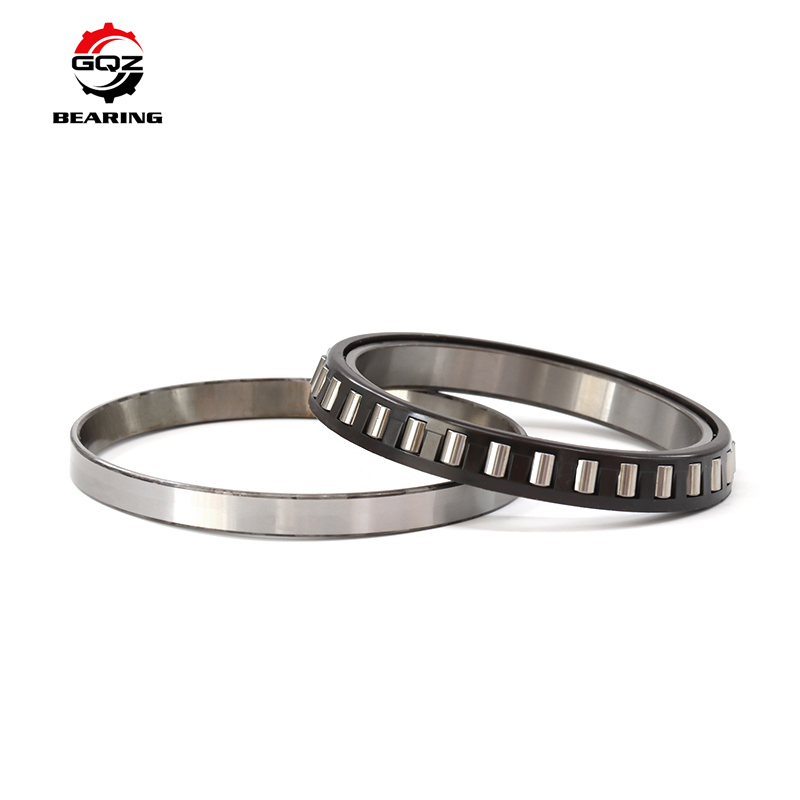

Construção de divisão aberta sem vedação: o conjunto do cone (anel interno + rolos cônicos + gaiola de estampagem de aço) e a taça externa podem ser completamente desmontados de forma independente, instalação separada conveniente,Ajuste de pré-carga e substituição de componentes para conjuntos de transmissão pesados de grande porte. Pode suportar uma carga radial combinada pesada mais uma carga de empuxo axial unidirecional; a montagem emparelhada de volta para trás/tipo O realiza um posicionamento axial bidirecional e um suporte de alta rigidez,Rotação estável sob carga frequente de impacto pesado alternado de longa duração e de carga para a frente e para trás.
Todos os anéis e elementos de laminação adotam aço de rolamento de cromo de alto carbono GCr15 integral, superfinitura de curva de contato de rolos logarítmicos de precisão e triagem rigorosa de rolos,distribuição uniforme das tensões internas, excelente resistência ao desgaste, resistência à fadiga e aos impactos, baixo binário de atrito e pequeno aumento de temperatura sob operação contínua com carga pesada.Amplamente adaptados a redutores de engrenagens industriais pesados, os eixos motrizes dos transportadores de mineração, os eixos das grandes máquinas de construção, os conjuntos de transmissão auxiliares das laminadoras metalúrgicas e as posições de apoio dos diferenciais dos camiões pesados.

2Especificações técnicas

Modelo: T4DB170
Dimensão básica: d=170mm, D=230mm, B=30mm, C=23mm, T=32mm
Estrutura: rolamento de rolos cônico separável de uma única fileira, aberto sem vedação, caixa de estampagem de aço como padrão
Matéria-prima: aço com suportes GCr15
Opções de gaiolas: gaiolas de aço estampado / gaiolas de latão sólido para cargas pesadas de alta temperatura
Espaço livre padrão: Espaço livre normal do código NC, espaço livre ampliado C3 personalizável
Radius mínimo do filete r1,r2=r3,r4=3 mm
Intervalo de temperatura de funcionamento: -30°C ~ 120°C
Peso líquido: 3,45 kg
Dimensão de cálculo a=44 mm, ombro do anel interno d1=197 mm
Dimensão limite de montagem:
Da max=182mm, db min=184mm; Da min=215mm, Da max=216mm; Db min=223mm
Ca min=6mm, Cb min=9mm; ra max=3mm, rb max=3mm
Coeficiente de cálculo: e=0.46, fator axial Y=1.3, fator axial estático Y0=0.72
Carga radial dinâmica básica Cr: 307 kN
Carga radial estática básica C0r: 440 kN
Carga limite de fadiga Cur: 43 kN
Velocidade de referência da graxa: 2000 r/min; Velocidade limite da graxa: 2600 r/min
Podem ser fornecidos, a pedido do cliente, desenhos completos de instalação, curvas de características de carga e relatórios de ensaio de fadiga acelerada por impactos pesados.

3. Principais vantagens

• Modelo T4DB padrão de mediano e grande diâmetro com largura compacta, capacidade de carga combinada radial-axial ultra elevada sob um espaço de instalação axial limitado,correspondência ideal para equipamentos de transmissão pesados de mineração e metalurgia
• Estrutura de divisão independente de cone e copo totalmente separável, o cone interno danificado ou o copo externo podem ser substituídos separadamente sem desmontagem total da grande caixa de transmissão,reduzir significativamente o tempo de inatividade de manutenção e o custo de aquisição de peças sobressalentes
• Espelho de precisão superfinished cone raceway + curva de contato do rolo logarítmico otimizado, distribuição uniforme de carga na superfície de contato do rolo, reduzir efetivamente a concentração de tensão da borda,atraso no descascamento da pista de corrida e falha na abrasão do rolo
• Opções de configuração de gaiolas duplas: gaiolas de aço estampadas de custo-benefício para condições gerais de trabalho de carga pesada intermitente;Caixa de latão sólido anti-deformação para linhas de produção de mineração duras e de alta temperatura ininterruptas durante 24 horas
• Suporte completo ao serviço personalizável: C3 com distância radial aumentada, P5/P6 de alta precisão, marcação a laser OEM, preenchimento especial de graxa anti-oxidação a alta temperatura, embalagem de marca de exportação neutra
• Processo de tratamento térmico de amortecimento por alívio de tensão integrado rigoroso, dureza uniforme do material e resistência estrutural interna,Estender o ciclo de revisão geral do equipamento em mais de 30% em comparação com os rolamentos cónicos de baixa precisão comuns
• Design aberto padrão suporta lubrificação circulante de banho de óleo, adequado para grandes caixas de velocidades com sistema de circulação de óleo lubrificante abundante incorporado, operação contínua estável a longo prazo

4- Aplicações

T4DB170 O rolamento de rolos cônico aberto e separável para utilização pesada é uma peça sobressalente de desgaste do núcleo para equipamentos rotativos industriais pesados de médio e grande porte:

• Grandes redutores de engrenagens industriais pesadas horizontais/verticais, unidades de suporte de rolamentos para cabeças de transporte de cintos de mineração
• Excavadoras de grandes dimensões, carregadores pesados, rolamentos rodoviários e rolamentos de posicionamento do eixo principal de tração
• Estações de transmissão auxiliares de laminas leves, rolos rotativos de transporte de grandes siderúrgicas
• Posições de suporte de carga pesada para caminhões pesados, veículos de engenharia, diferencial e eixo de roda
• Grande caixa de redução auxiliar principal de energia eólica, componentes rotativos de pole de elevação de guindastes de porto pesados
• Rolamentos de rolos cónicos métricos separáveis de abertura de 170 mm da série T4DB
• Solução de rolamentos de carga pesada e rentável para equipamentos de mineração OEM, fábrica de reparação de máquinas pesadas e correspondência de transmissão metalúrgica.

5.Porque escolher GQZ Bearing

• 25 anos de experiência profissional no fabrico de rolamentos cônicos separáveis de grande diâmetro da série T4DB, incluindo o T4DB170
• T4DB170 totalmente intercambiável por dimensões com rolamentos da série T4DB da norma internacional, dimensões de montagem consistentes, índices de carga e tolerância de montagem
• Serviço completo de personalização OEM e ODM com suporte a gaiola de latão, atualização de clareza C3, grau de alta precisão e preenchimento especial de lubrificante de alta / baixa temperatura
• Inspecção completa e rigorosa antes da entrega: ensaio de dureza da matéria-prima, inspecção de precisão de moagem na pista do cone, ensaio do ciclo de fadiga por impacto recíproco com carga pesada, detecção da rugosidade da superfície de contacto
• Equipe de engenharia de rolamentos cônicos profissional fornece grande eixo e tolerância casa pesada correspondente orientação técnica de instalação dentro de 24 horas
• Linhas de produção em massa estáveis com preços de atacado a granel favoráveis para fabricantes de equipamentos de mineração a longo prazo, fornecedores de máquinas pesadas de construção e de transmissões metalúrgicas
• Concentramos-nos em um design compacto e separável, capacidade de carga combinada radial-axial ultra-alta,estrutura de manutenção independente fácil e cooperação mutuamente vantajosa a longo prazo com compradores globais de peças sobressalentes de equipamentos de transmissão industriais pesados.

6Controle de qualidade

• Inspecção da composição química da matéria-prima e da dureza superficial do aço com rolamentos cromados GCr15
• Processamento de torneamento de precisão, de temperamento por amortecimento e de superfinação de espelhos para vias de engrenagem cónicas de anéis internos e externos
• Tratamento térmico de amortecimento integral padrão de alívio de tensões para eliminar o esforço residual de processamento interno
• Ensaios de desempenho direcionados classificados: T4DB170 ensaio de envelhecimento acelerado com carga pesada de ciclo longo, ensaio contínuo de resistência ao desgaste por impacto, detecção de aumento da temperatura do binário de baixo atrito a alta velocidade
• Sortes de rolos cônicos, montagem de gaiolas de aço/latão, reverificação das dimensões e da aparência antes da embalagem e do transporte de óleo antirruído
• Cada lote de rolamentos T4DB170 passa no teste de fadiga de rotação recíproca de carga pesada de amostragem completa para garantir uma operação estável a longo prazo no interior da mineração,Equipamento de transmissão de redução para metalurgia e indústria pesada.

7. Obtenha uma citação agora

Se precisar de rolamentos de rolos cónicos T4DB170 separáveis abertos e pesados para grandes caixas de engrenagens, máquinas de mineração e manutenção de equipamentos pesados de construção e equipamento OEM, envie o seu pedido diretamente.
Receberá serviços completos de apoio profissional após a apresentação da sua consulta:

• Resposta rápida de cotação oficial da fábrica dentro de 24 horas
• Guia técnica de instalação de grande eixo e carcaça pesada, correspondente a tolerância, de engenheiros profissionais de rolamentos cônicos da série T4DB
• Sugestões de esquema de rolamentos personalizados, incluindo opções de atualização de jaula de latão e C3 ampliada
• Preço de venda a granel de grandes encomendas de peças sobressalentes a granel
• Envie a sua quantidade de compra necessária e equipamento contínuo de carga pesada e ambiente de trabalho de temperatura média e alta para obter uma cotação formal detalhada.

8.FAQ

1. Q1: Que características estruturais tem o rolamento T4DB170?
   A1: Pertence a um rolamento de rolos cônico de linha única, separável e aberto T4DB, o conjunto do cone e o copo externo podem ser desmontados separadamente, gaiola de aço estampada padrão, sem vedação incorporada,com um comprimento de 80 mm ou mais, mas não superior a 80 mm,.
2. P2: Que cargas pode suportar o T4DB170?
   A2: Pode suportar uma carga radial combinada ultra-pesada mais uma carga de empuxo axial unidirecional; o posicionamento axial bidirecional requer dois rolamentos instalados de volta para trás/tipo O com uma pré-carga razoável.
3. Q3: Em que indústrias é aplicado principalmente o T4DB170?
   A3: É amplamente utilizado em equipamentos de transporte de mineração, grandes caixas de engrenagens industriais pesadas, eixos de accionamento de grandes máquinas de construção e sistemas de transmissão auxiliares de laminadoras metalúrgicas.
