4300 tabela giratória de velocidade de limitação INA que gira carregando o ângulo de contato Zkldf120 60
1. Especificação:
• Os rolamentos da tabela giratória de ZKLDF consistem em uma pressão/arruela radial do alojamento, uma pressão/arruela radial do eixo, uma arruela de pressão, dois conjuntos axiais do rolo e da gaiola da agulha e um grupo de rolos cilíndricos radiais. A arruela do alojamento e a arruela do eixo têm o parafuso apropriado equidistante.
• Estes rolamentos têm a carga axial e radial alta, e a elevação que inclina a rigidez e a elevada precisão.
• Aplicações: usado principalmente nas máquina ferramenta, maquinaria da elevada precisão da tabela giratória ou o subconjunto, e mandril, instrumentos de medição e equipamento de teste e tabela giratória.
• Diâmetros exteriores: escala de 100 milímetros a 460 milímetros.
2. Característica:
(1) ângulo de contato 60°
(2) anel exterior e anel interno apropriado para a montagem da flange
anel interno da separação (de 3) com diferença definida para combinar do preload
(4) velocidades de limitação altas
lubrificação do óleo ou da graxa (de 5)
(6) fileira dobro
(7) 1 ano de garantia de qualidade

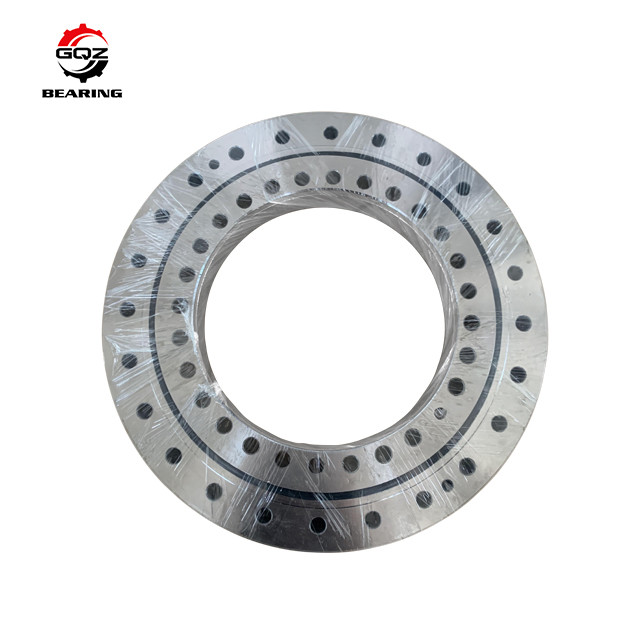

3. Imagem do rolamento:
4. Nós igualmente fornecemos o rolamento de seguimento do anel do giro:
Tipo do rolamento | Dimensões do limite (milímetro) | Dentes de engrenagem | ||||||||||||
Nongeared | Engrenagem externo | Engrenagem interna | D | d | H | D1 | d1 | dn | n | n1 | H1 | h | b | m |
010.20.250 | 011.20.250 | 330 | 170 | 60 | 298 | 202 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
010.20.280 | 011.20.280 | 360 | 200 | 60 | 328 | 232 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
010.25.315 | 011.25.315 | 013.25.315 | 408 | 222 | 70 | 372 | 258 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
010.25.355 | 011.25.355 | 013.25.355 | 448 | 262 | 70 | 412 | 298 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
010.25.400 | 011.25.400 | 013.25.400 | 493 | 307 | 70 | 457 | 343 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
010.25.450 | 011.25.450 | 013.25.450 | 543 | 357 | 70 | 507 | 393 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
010.30.500 | 011.30.500 | 013.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
012.30.500 | 014.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
010.30.560 | 011.30.560 | 013.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
012.30.560 | 014.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
010.30.630 | 011.30.630 | 013.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
012.30.630 | 014.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
010.30.710 | 011.30.710 | 013.30.710 | 812 | 608 | 80 | 776 | 644 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
012.30.710 | 014.30.710 | 812 | 608 | 80 | 776 | 64 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
010.40.800 | 011.40.800 | 013.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
012.40.800 | 014.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
010.40.900 | 011.40.900 | 013.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
012.40.900 | 014.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
010.40.1000 | 011.40.1000 | 013.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
012.40.1000 | 014.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
010.40.1120 | 011.40.1120 | 013.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
012.40.1120 | 014.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
010.45.1250 | 011.45.1250 | 013.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
012.45.1250 | 014.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
010.45.1400 | 011.45.1400 | 013.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
012.45.1400 | 014.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
010.45.1600 | 011.45.1600 | 013.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 14 |
012.45.1600 | 014.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 16 |
