rolamento de rolo da agulha da pressão do nsk FH502510 do preço competitivo
A breve descrição de rolamentos de rolo empurrados da agulha:
Os rolamentos de rolo da agulha da pressão são um tipo de rolamento de rolo da agulha com uma gaiola. São estojo compacto e oferecem a grandes capacidade de carga e velocidade de limitação da elevação. A gaiola de duas partes, consistindo no aço precisão-pressionado, guia os rolos exatamente. A gaiola superfície-endurecida oferece a resistência e a força superiores de desgaste.
Características
projeto 1.compact
2 .wear - resistentes e altamente rígidos
3.economical
manipulação 4.easy

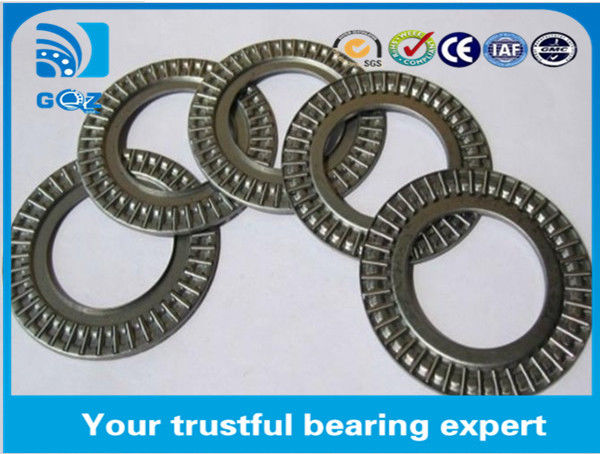

Um instantâneo do rolamento de rolo empurrado FH502510 da agulha
Modelo do rolamento | FH502510 |
Tamanho | 25.6*42.6*3.51mm |
Avaliações da carga básica | Cr: núcleo 8650N: 41000N |
Padrão de qualidade | padrão passado do 9001:2008 do ISO |
Precisão do rolamento | P0, P6, P5, P4 |
Data de Delivert | Bens e estoque normalmente prontos no prazo de 3-5 dias |
Tipos do rolamento
Para os rolamentos da polegada, o número da dimensão está expressado nos inteiros nas unidades das arruelas 1/16.Raceway está disponível para o uso quando a superfície do canal adutor não pode ser endurecida pelo tratamento térmico e pela terra ao revestimento apropriado.
Forma do rolamento da tabela 1
Código | Descrição |
FNTA |
Conjuntos da gaiola e do rolo para rolamentos de rolo da agulha da pressão |
ZNTA | |
NTA | |
FÁ | |
FG (série de K) |
Tipo integrado com arruela do canal adutor Arruela do canal adutor, tipo de JK (com flange exterior) |
FG (séries de F) |
Tipo integrado com arruela do canal adutor Tipo da arruela JF do canal adutor (com flange interna) |
FH |
Tipo integrado com arruela do canal adutor Arruela do canal adutor, tipo de JK + tipo de JF |
Os tipos de arruelas do canal adutor usadas para os conjuntos da gaiola e do rolo em rolamentos de rolo empurrados da agulha são mostrados.
Talbe 2 arruelas do canal adutor para rolamentos de rolo empurrados da agulha
Símbolo da forma | Descrição |
FTRA, FTRB, FTRC, FTRD, FTRE, TRA, RRC, TRC, TRD, TRE, JDU, JD |
Arruelas do canal adutor sem flange |
O número de especificação:
Catálogo dos rolamentos de rolo da agulha da pressão da série de AKX:
Diâmetro do eixo | Designação do rolamento | Dimensões de Boudary | Avaliação da carga básica | Velocidade de limitação | Besring | |||||
d | D | Dw | Cr dinâmico | Estática do núcleo | Óleo | Arruela | Eixo Loc.Washer | Eixo da arruela | ||
milímetro | milímetro | N | RPM | |||||||
4 | AXK0414TN | 4 | 14 | 2 | 4380 | 7500 | 18000 | COMO 0414 | - | - |
5 | AXK0515TN | 5 | 15 | 2 | 4680 | 9100 | 17000 | COMO 0515 | - | - |
6 | AXK0619TN | 6 | 19 | 2 | 6740 | 15400 | 16000 | COMO 0619 | - | - |
8 | AXK0821TN | 8 | 21 | 2 | 7750 | 19000 | 15000 | COMO 0821 | - | - |
10 | AXK1024 | 10 | 24 | 2 | 9150 | 24500 | 14000 | COMO 1024 | - | - |
12 | AXK1226 | 12 | 26 | 2 | 9860 | 28600 | 13000 | COMO 1226 | - | - |
15 | AXK1528 | 15 | 28 | 2 | 11200 | 35500 | 11000 | COMO 1528 | GS 811 02 | WS 811 02 |
17 | AXK1730 | 17 | 30 | 2 | 11800 | 38600 | 10000 | COMO 1730 | GS 811 03 | WS 811 03 |
20 | AXK2035 | 20 | 35 | 2 | 12900 | 45600 | 8500 | COMO 2035 | GS 811 04 | WS 811 04 |
25 | AXK2542 | 25 | 42 | 2 | 13800 | 67800 | 7000 | COMO 3542 | GS 811 05 | WS 811 05 |
30 | AXK3047 | 30 | 47 | 2 | 15600 | 69500 | 6000 | COMO 3047 | GS 811 06 | WS 811 06 |
35 | AXK3552 | 35 | 52 | 2 | 16900 | 80100 | 5500 | COMO 3552 | GS 811 07 | WS 811 07 |
40 | AXK4060 | 40 | 60 | 3 | 27500 | 113500 | 4700 | COMO 4060 | GS 811 08 | WS 811 08 |
45 | AXK4565 | 45 | 65 | 3 | 29050 | 127600 | 4300 | COMO 4565 | GS 811 09 | WS 811 09 |
50 | AXK5070 | 50 | 70 | 3 | 31500 | 138000 | 3900 | COMO 5070 | GS 811 10 | WS 811 10 |
55 | AXK5578 | 55 | 78 | 3 | 37400 | 185000 | 3500 | COMO 5578 | GS 811 11 | WS 811 11 |
60 | AXK6085 | 60 | 85 | 3 | 43900 | 232500 | 3200 | COMO 6085 | GS 811 12 | WS 811 12 |
65 | AXK6590 | 65 | 90 | 3 | 45800 | 254600 | 3000 | COMO 6590 | GS 811 13 | WS 811 13 |
70 | AXK7095 | 70 | 95 | 4 | 53600 | 254400 | 2900 | COMO 7095 | GS 811 14 | WS 811 14 |
75 | AXK75100 | 75 | 100 | 4 | 54500 | 264600 | 2700 | COMO 75100 | GS 811 15 | WS 811 15 |
80 | AXK80105 | 80 | 105 | 4 | 55600 | 278500 | 2600 | COMO 80105 | GS 811 16 | WS 811 16 |
85 | AXK85110 | 85 | 110 | 4 | 57500 | 28800 | 2400 | COMO 85110 | GS 811 17 | WS 811 17 |
90 | AXK90120 | 90 | 120 | 4 | 72500 | 401000 | 2300 | COMO 90120 | GS 811 18 | WS 811 18 |
100 | AXK100135 | 100 | 135 | 4 | 90500 | 559500 | 2000 | COMO 100135 | GS 811 20 | WS 811 20 |
110 | AXK110145 | 110 | 145 | 4 | 96500 | 617500 | 1900 | COMO 110145 | GS 811 22 | WS 811 22 |
120 | AXK120155 | 120 | 155 | 4 | 101500 | 679600 | 1700 | COMO 120155 | GS 811 24 | WS 811 24 |
130 | AXK130170 | 130 | 170 | 5 | 132400 | 838900 | 1600 | COMO 130170 | GS 811 28 | WS 811 26 |
140 | AXK140180 | 140 | 180 | 5 | 137200 | 899600 | 1500 | COMO 140180 | GS 811 30 | WS 811 28 |
150 | AXK150190 | 150 | 190 | 5 | 142800 | 959000 | 1400 | COMO 150190 | GS 811 32 | WS 811 30 |
160 | AXK160200 | 160 | 200 | 5 | 147600 | 1015000 | 1300 | COMO 160200 | GS 811 32 | WS 811 32 |
