Os fabricantes cilíndricos do rolamento do rolamento de rolo NU302N de KOYO alistam o limite que apressa 5600r/min o peso 1.5KG
Que é rolamentos de rolo cilíndricos?
Os rolamentos de rolo cilíndricos são da capacidade de carga alta e podem operar-se em altas velocidades porque usam rolos como seus elementos do rolamento. Podem consequentemente ser usados nas aplicações que envolvem a carga pesada do radial e do impacto.
Os rolos são cilíndricos na forma e são coroados na extremidade a fim reduzir as concentrações de esforço. São igualmente apropriados para as aplicações que exigem a alta velocidade porque os rolos são guiados pelos reforços que estão no anel exterior ou interno.
Mais informação
Com a ausência de reforços, o anel interno ou exterior mover-se-á livremente para ajustar ao movimento axial daqui pode ser usado como os rolamentos laterais livres. Isto permite-os de absorver até certo ponto a expansão do eixo, relativo à posição do alojamento.
O tipo rolamentos do NU e do NJ de rolo cilíndricos produz resultados do elevado desempenho quando usado como os rolamentos laterais livres porque possuem as características exigidas para essa finalidade. O tipo que do N-F o rolamento de rolo cilíndrico igualmente apoia o deslocamento do axial até certo ponto em ambos os sentidos e pode consequentemente ser usado como um rolamento lateral livre.
Nas aplicações onde as cargas axiais pesadas têm que ser apoiadas, os rolamentos de pressão cilíndricos do rolo são os mais apropriados. Isto é porque são projetados conter cargas de choque, é duro e o espaço axial exigido é pequeno. Apoiam somente as cargas axiais que estão atuando em um único sentido.
Aplicações detalhadas
Especificamente, nossos rolamentos de rolo cilíndricos podem ser usados na transmissão industrial, motor automotivo, bonde, grupos de gerador, elevando a maquinaria, os eixos da máquina-instrumento assim como os motores de combustão interna, etc.
Vantagens
Estes rolamentos de rolo podem ser separados e são fáceis de montar assim como para desmontar.
Nome do produto | Rolamento de rolo cilíndrico |
OD (diâmetro exterior): | 20-100mm |
Identificação (diâmetro interno): | 1-50mm |
B (espessura): | 5-100mm |
Peso líquido: | Envie-nos e-mail, obtenha-os mais detalhado - parâmetros do peso líquido |
Material: | Aço do rolamento |
Avaliação dinâmica da carga: | Usado quando rolamentos de deslizamento secos calculadores que devem ser carregado dinamicamente |
Avaliação da carga estática: | Definido como a carga máxima qual que carrega a bucha composta |
Velocidade máxima: | Determinado pelos critérios que incluem a estabilidade do formulário da gaiola e de outro |
fatores de limitação | |
Afastamento: | Definido como a distância total através qual o anel de rolamento pode ser movido |
relativo ao outro no sentido radial | |
Número de fileiras: | De acordo com o produto específico, nós podemos feito-à-medida para você |

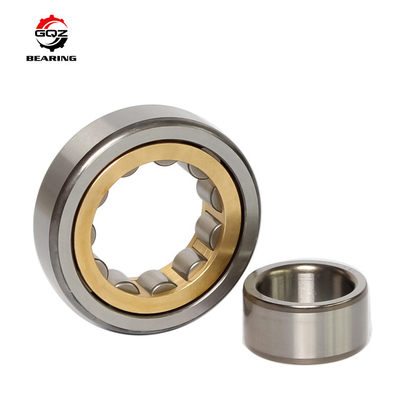

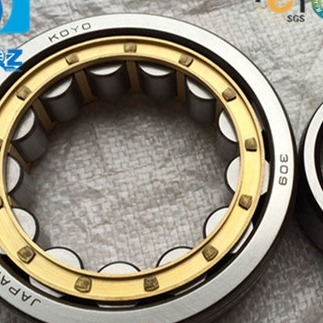

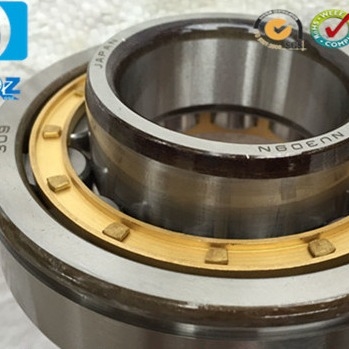

Imagens dos rolamentos de rolo cilíndricos
Outros modelos dos rolamentos de rolo cilíndricos
Limite | Massa (quilogramas) | Números do rolamento | Básico | Velocidade limitada | ||||
Dimenssion (milímetros) | Avaliações da carga (KN) | (RPM) | ||||||
d | D | B | aproximadamente | Tipo | Cr | Núcleo | Graxa | Óleo |
15 | 35 | 11 | 0,05 | N202 | 12,7 | 10,4 | 20000 | 22000 |
35 | 11 | 0,05 | NJ202 | 12,7 | 10,4 | 20000 | 22000 | |
35 | 11 | 0,05 | NU202 | 12,7 | 10,4 | 20000 | 22000 | |
17 | 40 | 12 | 0,06 | N203 | 17,6 | 14,6 | 10000 | 18000 |
40 | 12 | 0,06 | NJ203 | 14,5 | 12,8 | 18000 | 18000 | |
20 | 47 | 14 | 0,109 | N204 | 16,6 | 13,9 | 17000 | 20000 |
47 | 14 | 0,111 | NJ204 | 16,6 | 13,9 | 17000 | 20000 | |
47 | 14 | 0,111 | NU204 | 16,6 | 13,9 | 17000 | 20000 | |
52 | 15 | 0,149 | N304 | 23,1 | 19,2 | 14000 | 17000 | |
52 | 15 | 0,153 | NJ304 | 23,1 | 19,2 | 14000 | 17000 | |
52 | 15 | 0,153 | NU304 | 23,1 | 19,2 | 14000 | 17000 | |
25 | 52 | 15 | 0,134 | N205 | 18,8 | 17 | 14000 | 16000 |
52 | 15 | 0,137 | NJ205 | 18,8 | 17 | 14000 | 17000 | |
52 | 18 | 0,17 | NJ2205V | 35,3 | 29,4 | 12000 | 25000 | |
52 | 15 | 0,137 | NU205 | 18,8 | 17 | 14000 | 16000 | |
62 | 17 | 0,235 | N305 | 31,5 | 27,7 | 12000 | 14000 | |
62 | 17 | 0,241 | NJ305 | 31,5 | 27,7 | 12000 | 14000 | |
62 | 17 | 0,241 | NU305 | 31,5 | 27,7 | 12000 | 14000 | |
62 | 24 | 0,37 | NJ2305V | 67 | 72,7 | 7200 | 10000 | |
30 | 62 | 16 | 0,203 | N206 | 24,9 | 23,3 | 12000 | 14000 |
62 | 16 | 0,207 | NJ206 | 24,9 | 23,3 | 12000 | 14000 | |
62 | 16 | 0,207 | NU206 | 24,9 | 23,3 | 12000 | 14000 | |
72 | 19 | 0,35 | N306 | 38,5 | 35 | 10000 | 12000 | |
72 | 19 | 0,358 | NJ306 | 38,5 | 35 | 10000 | 12000 | |
72 | 19 | 0,358 | NU306 | 38,5 | 35 | 10000 | 12000 | |
35 | 72 | 17 | 0,289 | N207 | 35,5 | 34 | 11000 | 12000 |
72 | 17 | 0,295 | NJ207 | 35,5 | 34 | 11000 | 12000 | |
72 | 17 | 0,295 | NU207 | 35,5 | 34 | 11000 | 12000 | |
80 | 21 | 0,451 | N307 | 49,5 | 47 | 9000 | 11000 | |
80 | 21 | 0,461 | NJ307 | 49,5 | 47 | 9000 | 11000 | |
80 | 21 | 0,461 | NU307 | 49,5 | 47 | 9000 | 11000 | |
80 | 21 | 0,536 | NUP307V | 77,2 | 78,6 | 10000 | 23000 | |
40 | 80 | 18 | 0,37 | N208 | 43,5 | 43 | 9400 | 11000 |
80 | 18 | 0,387 | NJ208 | 43,5 | 43 | 9400 | 11000 | |
80 | 18 | 0,378 | NU208 | 43,5 | 43 | 9400 | 11000 |
Características diferentes para os rolamentos de rolo cilíndricos diferentes:
N
O anel interno tem duas flanges integrais e o anel exterior é sem flanges. O deslocamento axial do eixo no que diz respeito ao alojamento pode ser acomodado em ambos os sentidos dentro do rolamento próprios. Os rolamentos são usados consequentemente como os rolamentos delocalização.
NU
O anel exterior dos rolamentos do projeto do NU tem duas flanges integrais e o anel interno é sem flanges. O deslocamento axial do eixo no que diz respeito ao alojamento pode ser acomodado em ambos os sentidos dentro do rolamento próprios.
NJ
O anel exterior tem duas flanges integrais e a flange integral do anel o interno. Os rolamentos são consequentemente
apropriado para o lugar axial de um eixo em um sentido.
N-F
O anel exterior tem uma flange integral e as flanges integrais do anel dois internos.
NP
O anel exterior tem uma flange integral e uma flange não-integral sob a forma de um anel fraco da flange e das flanges integrais do anel dois internos.
NUP
O anel exterior tem duas flanges integrais e a flange integral do anel o interno e uma flange não-integral sob a forma de um anel fraco da flange. Os rolamentos podem ser usados como posicionar os rolamentos, isto é podem fornecer o lugar axial para um eixo em ambos os sentidos.
RN
Nenhum anel exterior e as flanges integrais do anel dois internos.
