LM25UU / LBD25UU / LM25UU-OP Rolamento de Esferas de Movimento Linear / Arbusto Linear 25*40*59mm

LM25UU, LBD25UU e LM25UU-OP são mancais lineares de esferas métricos padrão com furo de 25mm e três tipos estruturais diferentes para atender a diversas demandas de instalação e folga. Todas as séries adotam múltiplos grupos de esferas de aço circulantes dentro da carcaça externa, proporcionando movimento linear alternativo suave de baixo atrito e suportando apenas carga radial.

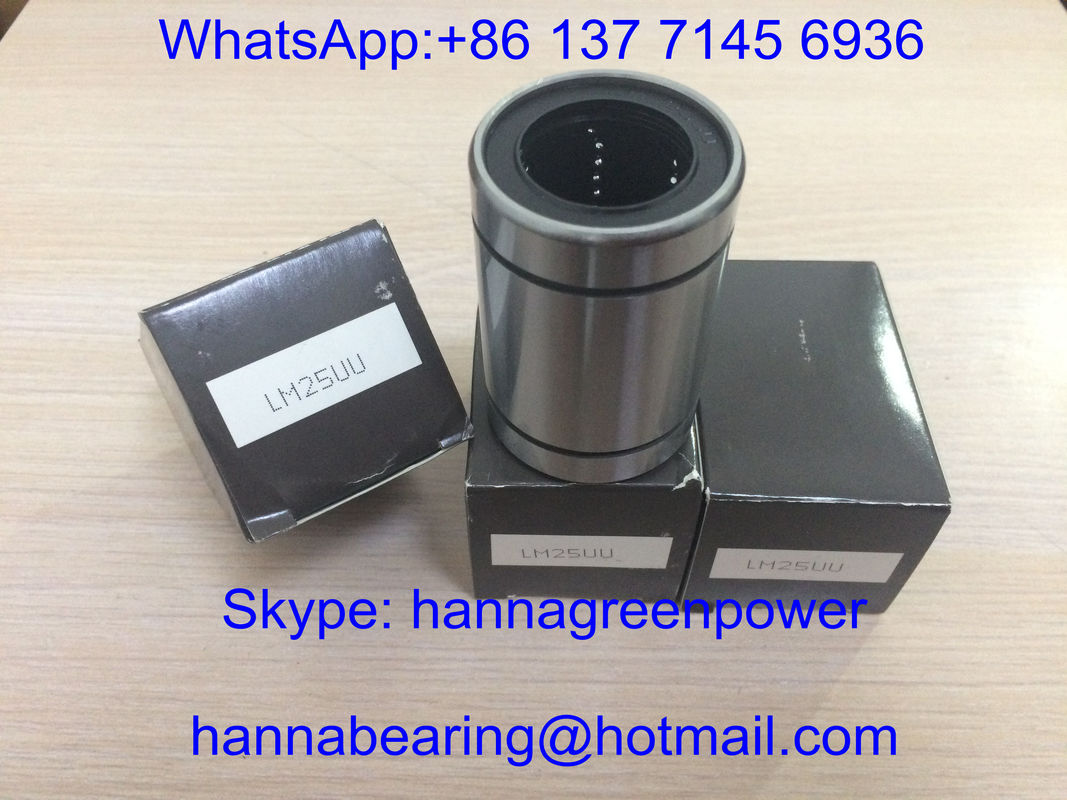

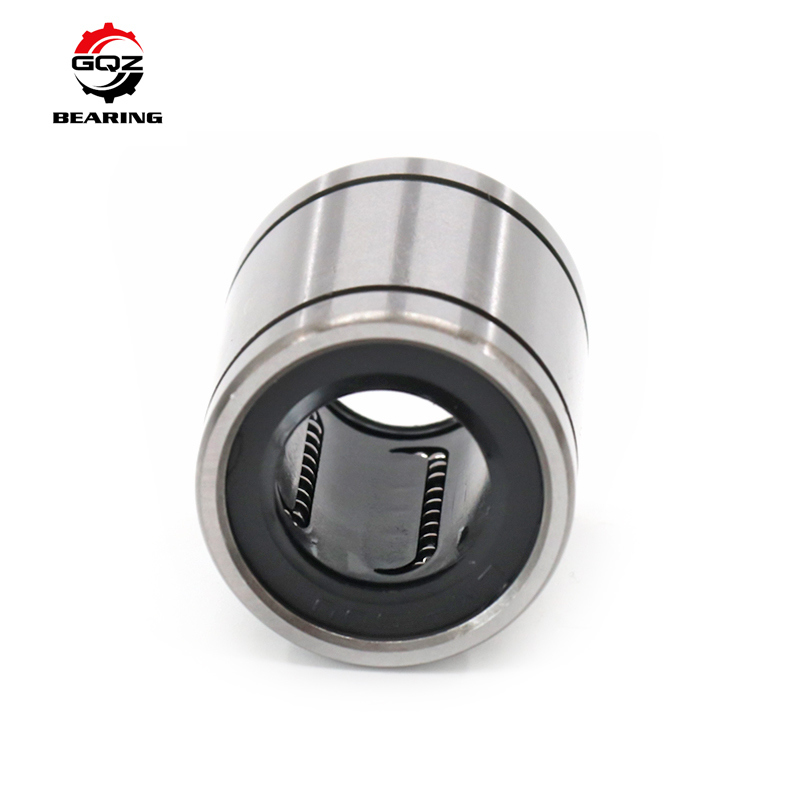

• LM25UU: Carcaça externa integral fechada padrão, vedações de borracha em ambas as extremidades, universal para plataformas deslizantes lineares comuns com folga fixa;
• LBD25UU: Bucha linear fechada integrada com flange, flanges de montagem em ambos os lados para instalação direta na superfície sem luvas de posicionamento adicionais;
• LM25UU-OP: Estrutura aberta com fenda para ajuste de folga, a folga pode ser reduzida apertando a braçadeira da carcaça para eliminar folga, ideal para equipamentos de posicionamento de alta precisão.

A carcaça externa adota aço trefilado a frio de alta resistência, o retentor de nylon separa uniformemente as esferas de aço cromo, graxa de lítio de longa duração pré-preenchida internamente. Vedações de poeira NBR duplas bloqueiam poeira, fluido de corte e detritos, amplamente utilizado para equipamentos CNC, linhas de montagem de automação eletrônica, gabaritos de teste, máquinas de embalagem e plataformas de transmissão deslizante de precisão com eixos guia de 25mm.

Diâmetro do Eixo Correspondente d: 25 mm

Folga Radial Padrão: Folga normal CN

Material da Esfera: Aço de rolamento GCr15

Material do Retentor: Nylon PA66 resistente ao desgaste

Vedação: Vedação de borracha NBR à prova de poeira em ambos os lados

Velocidade Linear Máxima: 1,5 m/s

Temperatura de Trabalho: -20°C ~ 80°C

Requisito da Superfície do Eixo: Superacabamento espelhado HRC60~64

Diâmetro Externo D: 40 mm

Comprimento Total L: 59 mm

Carga Dinâmica Cr: 5,8 kN

Carga Estática C0r: 8,3 kN

Peso Líquido: 0,145 kg

Largura da Flange Externa W: 64 mm

Espessura da Flange T: 7 mm

Diâmetro Externo D: 40 mm

Comprimento Total L: 59 mm

Carga Dinâmica Cr: 5,8 kN

Carga Estática C0r: 8,3 kN

Peso Líquido: 0,182 kg

Diâmetro Externo D: 40 mm

Comprimento Total L: 59 mm

Estrutura aberta com fenda para ajuste de folga

Carga Dinâmica Cr: 5,4 kN

Carga Estática C0r: 7,8 kN

Peso Líquido: 0,138 kg

Desenhos dimensionais completos e tabelas de parâmetros de carga dos três modelos estão disponíveis mediante solicitação do cliente.

1. Três versões estruturais (fechada reta / com flange / aberta com folga ajustável) cobrem todos os requisitos de instalação de automação mainstream, compra única para diferentes esquemas de projeto de equipamentos
2. Layout de esferas de aço multicamadas circulantes proporciona capacidade de rolamento radial uniforme, coeficiente de atrito ultrabaixo, deslizamento alternativo suave e silencioso sem travamento
3. Vedações de poeira NBR integradas em ambos os lados isolam poeira e refrigerante da oficina, retêm a graxa lubrificante interna e estendem o ciclo de manutenção
4. Carcaça externa de aço trefilado a frio de alta tenacidade com tolerância dimensional estável, boa rigidez e resistência à deformação sob operação contínua de longo prazo
5. Retentor de esferas de nylon PA66 limita uniformemente as esferas de aço, evita ruído de colisão e impede a queda de esferas durante a desmontagem
6. Opções personalizáveis: carcaça de aço inoxidável antiferrugem, lubrificante de grau alimentício, folga C3 ampliada especial, marcação a laser OEM e vedações FKM resistentes a altas temperaturas

Melhora efetivamente a precisão do posicionamento linear do equipamento e reduz a variedade de estoque de peças sobressalentes para linhas de produção automatizadas

Este conjunto de mancais lineares de esferas LM25UU / LBD25UU / LM25UU-OP de três tipos é amplamente compatível com os seguintes equipamentos de automação de precisão:

• Máquinas de gravação CNC, conjuntos deslizantes lineares de eixo de alimentação de pequenas fresadoras
• Equipamentos de montagem automática eletrônica 3C, pórticos de manuseio e gabaritos de teste de precisão
• Máquinas de impressão, mecanismos de transmissão linear de alta velocidade em equipamentos de embalagem de alimentos
• Equipamentos de inspeção médica, plataformas deslizantes de precisão de laboratório e gabaritos de detecção
• Equipamentos de corte para marcenaria, componentes de movimento linear auxiliares em moldagem por injeção
• Peças de reposição para equipamentos de deslizamento com eixo guia linear de 25mm

Solução ideal de bucha linear multiestrutura para diversas instalações e cenas de automação industrial com ajuste de folga de alta precisão

• 25 anos de experiência profissional em fabricação de mancais lineares de esferas padrão
• Três modelos totalmente intercambiáveis com mancais lineares de séries LM/LBD padrão internacional, tolerância dimensional e suavidade de deslizamento consistentes
• Serviço completo de personalização OEM & ODM com suporte para carcaça de aço inoxidável, lubrificante especial e personalização de folga
• Inspeção rigorosa em todo o processo: dureza da matéria-prima, precisão do superacabamento do furo interno, estanqueidade da vedação e teste de ciclo de deslizamento alternativo antes da entrega
• Equipe profissional de engenharia de movimento linear fornece orientação de correspondência de tolerância de eixo e carcaça em até 24 horas
• Capacidade de produção em massa estável com preço de atacado preferencial para fabricantes de equipamentos de automação de longo prazo

Focamos em desempenho de deslizamento estável e de baixo ruído, vedação durável e cooperação ganha-ganha de longo prazo com compradores industriais globais

• Inspeção da composição química da matéria-prima e dureza superficial do aço trefilado a frio e esferas de aço cromo GCr15
• Torneamento de precisão e processamento de superacabamento espelhado do furo interno para a carcaça externa do mancal linear
• Processo de tratamento térmico de alívio de tensões padronizado para estabilizar a resistência à deformação da carcaça
• Testes de desempenho abrangentes: uniformidade da folga radial, ruído de deslizamento, durabilidade à prova de poeira, capacidade de carga dinâmica e estática
• Inspeção do volume uniforme de enchimento de graxa para mancais lineares com vedação dupla
• Reinspeção dimensional final, de aparência e de marcação antes da embalagem antiferrugem e do envio

Cada lote de mancais lineares passa por teste de durabilidade de ciclo alternativo por amostragem completa para garantir desempenho de deslizamento suave e estável por muito tempo

Se você precisa de mancais lineares de esferas fechados, com flange e de folga ajustável de 25mm de alta qualidade para equipamentos de automação CNC e eletrônica, envie sua consulta diretamente para nós.

Você receberá serviços de suporte profissional completos após o envio da consulta:

• Resposta rápida de cotação oficial da fábrica em até 24 horas
• Suporte técnico de correspondência de tolerância de eixo e carcaça um a um por engenheiros profissionais de movimento linear
• Sugestões de soluções de mancais personalizadas, incluindo carcaça de aço inoxidável e variantes de vedação resistente a altas temperaturas
• Preço competitivo de atacado direto da fábrica para pedidos em massa combinados dos três modelos

Envie a quantidade necessária de cada modelo e o ambiente de trabalho do equipamento para obter uma oferta formal detalhada

Q1: Qual é a diferença entre LM25UU e LM25UU-OP?
A1: LM25UU é totalmente fechado com folga fixa; LM25UU-OP possui estrutura aberta com fenda, que pode prender a carcaça para reduzir a folga e eliminar folga para equipamentos de alta precisão.

Q2: Qual é a característica da bucha linear com flange LBD25UU?
A2: Flange de montagem integral em ambas as extremidades, pode ser fixada diretamente na superfície do equipamento sem luvas de posicionamento adicionais, conveniente para instalação em chapas finas.

Q3: Qual dureza o eixo guia linear correspondente precisa atingir?
A3: A superfície do eixo precisa de dureza de têmpera HRC 60–64 com superacabamento espelhado para estender a vida útil do mancal linear.
