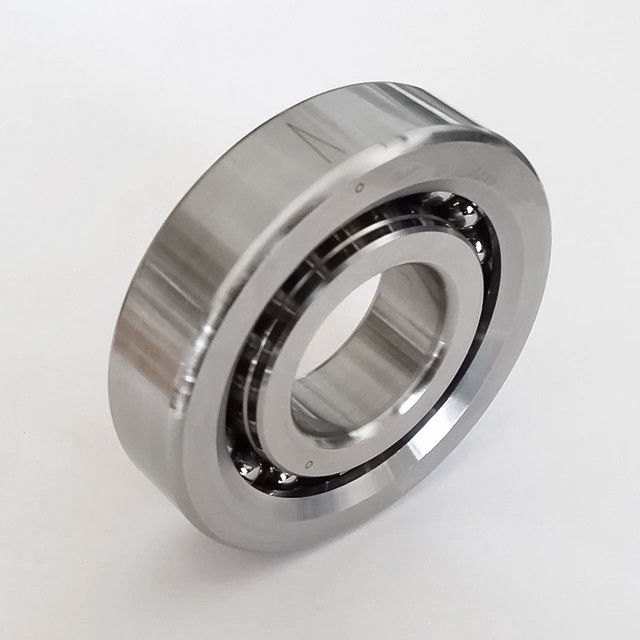

Rolamentos angulares angulares axiais 160TAC20D+L do contato do eixo 160x240x96 milímetro do CNC dos rolamentos de esferas 160TAC20D+L do contato de NSK
O rolamento de esferas angular da pressão do contato do sentido dobro é rolamentos especialmente projetados da elevada precisão para os eixos principais das máquina ferramenta.
Sistema de numeração angular axial do eixo do CNC dos rolamentos de esferas 160TAC20D+L do contato de NSK.
NSK que carrega os rolamentos 160TAC20D+L para o projeto do eixo do motor:
NSK que carrega os rolamentos 160TAC20D+L para a especificação do eixo do motor:
Nome da mercadoria | Rolamento de esferas angular do contato do dobro-sentido de NSK |
Modelo do rolamento | 160TAC20D+L |
Especificação do rolamento | rolamento de 160*240*96 milímetro |
Peso /KG | 13 QUILOGRAMAS |
Série do rolamento | Série de TAC |
Anel Materical | Aço de Chrome |
Padrão de qualidade | ISO9001: 2008 |
Precisão do rolamento | P5, P4 |
Gaiola | Bronze |
Serviço | Oferta do serviço do OEM |
Rolamentos de esferas angulares axiais 160TAC20D+L do contato
Número do rolamento: 160TAC20D+L
Tamanho (milímetro): 160x240x96
Tipo: NSK
Diâmetro de furo (milímetro): 160
Diâmetro exterior (milímetro): 240
Largura (milímetro): 96
Dimensões e especificação do rolamento no catálogo do tipo:
d - 160 milímetros
D - 240 milímetros
T - 96 milímetros
C - 48 milímetros
Ângulo (α) - ° 60
r Min. - 2,1 milímetros
r1 Min. - 1,1 milímetros
A Dinamarca - 228 milímetros
máximo do ra - 2 milímetros
máximo do rb - 1 milímetro
a Dinamarca - 191 milímetros
Peso - 13 quilogramas
Avaliação dinâmica básica da carga (c) - kN 185
Avaliação básica da carga estática (C0) - kN 680
Velocidade da lubrificação (da graxa) - 2 300 r/min
Velocidade da lubrificação (do óleo) - 2 500 r/min
Série angular axial do modelo do eixo do CNC Spindleotor dos rolamentos de esferas 160TAC20D+L do contato de NSK:
Série angular do rolamento de esferas do contato da ELEVADA PRECISÃO de NSK:
15TAC47BSUC10PN7B, 17TAC47BSUC10PN7B, 20TAC47BSUC10PN7B, 25TAC62BSUC10PN7B, 30TAC62BSUC10PN7B
30TAC72BSUC10PN7B, 35TAC72BSUC10PN7B, 40TAC72BSUC10PN7B, 40TAC90BSUC10PN7B, 45TAC75BSUC10PN7B
45TAC100BSUC10PN7B, 50TAC100BSUC10PN7B, 50TAC120BSUC10PN7B, 60TAC120BSUC10PN7B, 55TAC100BSUC10PN7B
Modelo não. | d (milímetro) | D (milímetro) | T (milímetro) | C (milímetro) | Peso (quilograma) |
35TAC20X+L | 35 | 62 | 34 | 17 | 0,358 |
40TAC20X+L | 40 | 68 | 36 | 18 | 0,435 |
45TAC20X+L | 45 | 75 | 38 | 19 | 0,549 |
50TAC20X+L | 50 | 80 | 38 | 19 | 0,59 |
55TAC20X+L | 55 | 90 | 44 | 22 | 0,898 |
60TAC20X+L | 60 | 95 | 44 | 22 | 0,963 |
65TAC20X+L | 65 | 100 | 44 | 22 | 1,03 |
70TAC20X+L | 70 | 110 | 48 | 24 | 1,41 |
75TAC20X+L | 75 | 115 | 48 | 24 | 1,49 |
80TAC20X+L | 80 | 125 | 54 | 27 | 2,02 |
85TAC20X+L | 85 | 130 | 54 | 27 | 2,12 |
90TAC20X+L | 90 | 140 | 60 | 30 | 2,83 |
95TAC20X+L | 95 | 145 | 60 | 30 | 2,93 |
100TAC29X+L | 100 | 140 | 48 | 24 | 1,87 |
100TAC20X+L | 100 | 150 | 60 | 30 | 3,08 |
105TAC29X+L | 105 | 145 | 48 | 24 | 1,96 |
105TAC20X+L | 105 | 160 | 66 | 33 | 3,94 |
110TAC29X+L | 110 | 150 | 48 | 24 |
2,04 |
