NTN rolamento de rolamento de tração rolamento esférico 29412 29412E 29412M
TNT2 NT1 NT2 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1PropulsãoAcessórios para motores de pistão:
NTN 29412 rolamento é rolamento de rolamento esférico, de tipo comum e amplamente utilizado em muitas aplicações, contém anel interno, anel exterior, jaula e rolamento de aço,O rolamento de empuxo de rolamento esférico pode suportar cargas radiais e axiais em ambas as direcções,NTN 29412 os rolamentos esféricos são particularmente versáteis e são simples de conceber,separáveis, adequados para alta e média capacidade e baixo custo de manutenção.
Revestimento de rolos de tração esférica 29412M Detalhes:
Diâmetro do furo: | 60 mm |
Diâmetro exterior: | 130 mm |
Largura total: | 42 mm |
Tipo de gaiolas: | Prensados |
Intervalo de temperatura de funcionamento: | -40 a 200 C |
Revestimento: | Aberto |
Capacidade de carga estática: | 951000 N |
Material de rolamento: | Através do aço endurecido |
Material da gaiola: | De aço |
Capacidade de carga dinâmica: | 335000 N |
RPM máxima: | 2500 rpm |
Tipo separável: | Rolamentos separáveis |
Radius do filete: | 1.5 mm |
Série: | 294 |

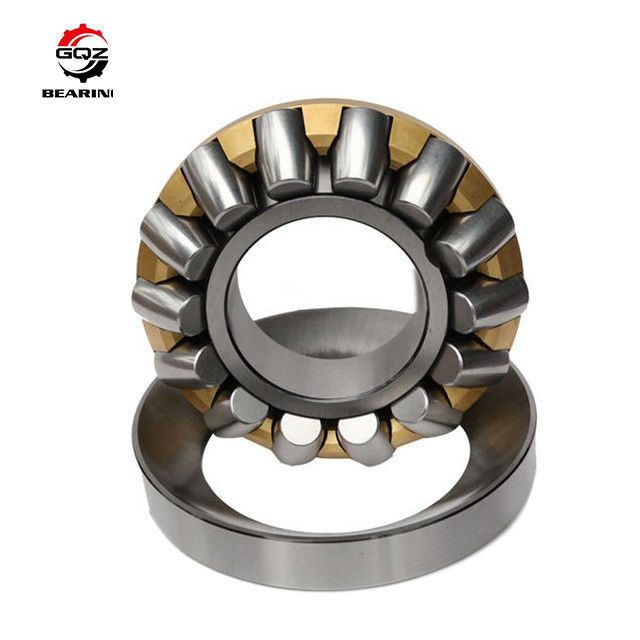

NTN Rolamentos de empuxo Fotos 29412M Mostra:
Catálogo dos rolamentos de tração:
Rolamentos de rolos | ||||
Número do modelo | Tamanho ((mm) | |||
Modelo antigo | Novo modelo | d | D | B |
9039240 | 29240 | 200 | 280 | 48 |
9039244 | 29244 | 220 | 300 | 48 |
9039248 | 29248 | 240 | 340 | 60 |
9039252 | 29252 | 260 | 360 | 60 |
9039256 | 29256 | 280 | 380 | 60 |
9039260 | 29260 | 300 | 420 | 73 |
9039264 | 29264 | 320 | 440 | 73 |
9039268 | 29268 | 340 | 460 | 73 |
9039272 | 29272 | 360 | 480 | 85 |
9039276 | 29276 | 380 | 520 | 85 |
9039280 | 29280 | 400 | 540 | 85 |
9039284 | 29284 | 420 | 580 | 95 |
9039288 | 29288 | 440 | 600 | 95 |
9039292 | 29292 | 460 | 620 | 95 |
9039296 | 29296 | 480 | 650 | 103 |
9039344 | 29344 | 220 | 360 | 85 |
9039348 | 29348 | 240 | 380 | 85 |
9039352 | 29352 | 260 | 420 | 95 |
9039356 | 29356 | 280 | 440 | 95 |
9039360 | 29360 | 300 | 480 | 109 |
9039364 | 29364 | 320 | 500 | 109 |
9039368 | 29368 | 340 | 540 | 122 |
9039372 | 29372 | 360 | 560 | 122 |
9039376 | 29376 | 380 | 600 | 132 |
9039380 | 29380 | 400 | 620 | 132 |
9039384 | 29384 | 420 | 650 | 140 |
9039388 | 29388 | 440 | 680 | 145 |
9039392 | 29392 | 460 | 710 | 150 |
9039396 | 29396 | 480 | 730 | 150 |
9039444 | 29444 | 220 | 440 | 122 |
9039448 | 29448 | 240 | 480 | 122 |
9039452 | 29452 | 260 | 520 | 132 |
9039456 | 29456 | 280 | 540 | 145 |
9039460 | 29460 | 300 | 580 | 145 |
9039464 | 29464 | 320 | 620 | 155 |
9039468 | 29468 | 340 | 640 | 170 |
9039472 | 29472 | 360 | 670 | 170 |
9039476 | 29476 | 380 | 710 | 175 |
9039480 | 29480 | 400 | 730 | 185 |
9039484 | 29484 | 420 | 780 | 185 |
9039488 | 29488 | 440 | 800 | 206 |
9039492 | 29492 | 460 | 850 | 206 |
Características dos rolamentos de empuxo:
1): Capaz de acomodar desalinhamento
2): Adequado para cargas axiais elevadas e algumas cargas radiais
3): Classificações de velocidade relativamente elevadas
4):Máquinas-ferramentas pesadas, caixa de engrenagens marinha de alta potência, plataforma de petróleo, máquinas de motor vertical, ganchos Juki,
bombas verticais, centrífugas verticais, tomador, reductor de baixa velocidade
Descrição dos rolamentos esféricos de tração:
1. rolamentos de rolamento de linha única, autoalinhados
2São constituídos por válvulas de arco e caixa sólidos e por rolos de barril assimétricos com gaiolas.
3. A gaiola contém o enrolador e o conjunto da gaiola, juntamente com a máquina de localização do eixo.
4Os rolamentos podem ser desmontados e as partes dos rolamentos podem ser montadas separadamente.
5Os rolamentos de tração de rolos esféricos podem suportar cargas axiais muito elevadas e permitir velocidades relativamente elevadas.Os rolamentos podem suportar também cargas radiais.
PropulsãoDesenhos de rolamentos esféricos:
Os rolamentos são produzidos em vários desenhos, que são principalmente diferentes em gaiolas, como segue:
Os rolamentos de projeto "M" têm gaiolas de latão guiadas por uma manga de aço na máquina de lavar o eixo.
Os rolamentos de desenho "J" têm gaiolas de aço presas guiadas na máquina de lavar o eixo.
Os rolamentos de desenho "J" são intercambiáveis com os rolamentos com gaiolas de latão mecanizado.onde a máquina de limpeza do eixo repousa sobre o eixo na superfície de uma mangueira de aço que guia a gaiola pelos rolamentos em "J", é necessário inserir um espaçador entre o lavador de eixo e o ombro do eixo original.
