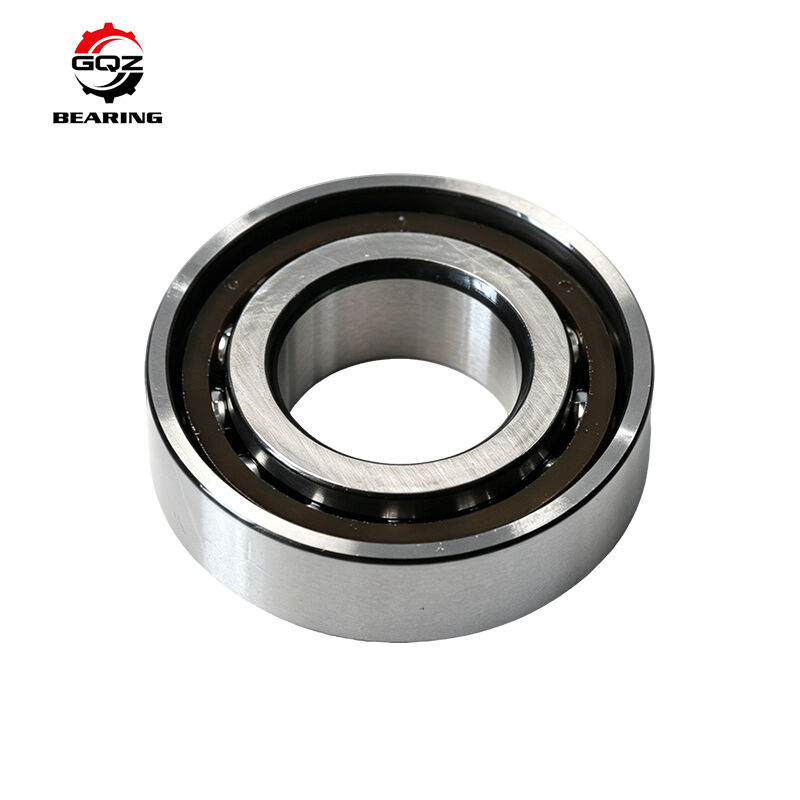

GQZ S7204CD/HC Cerâmica híbrida de linha única de rolamento de esferas angulares de contato 20×47×14mm 15° ângulo de contato tipo aberto

O S7204CD/HC é um rolamento de esferas de contato angular de carreira única superpreciso.

• S: Design universal combinável
• CD: Ângulo de contato de 15°, geometria interna D de alta capacidade
• HC: Construção híbrida, anéis internos e externos de aço + elementos rolantes de cerâmica de nitreto de silício com capacidade de isolamento elétrico

A estrutura aberta suporta lubrificação por óleo circulante. Ele suporta carga radial combinada e carga axial unidirecional. Um único rolamento pode ser arranjado costas com costas (DB), face a face (DF) ou em tandem (DT) para suportar cargas axiais bidirecionais. As esferas de cerâmica reduzem a força centrífuga em alta velocidade de rotação, restringem a erosão elétrica e diminuem a temperatura de operação. Amplamente adotado em fusos de CNC de alta velocidade, servomotores de conversão de frequência, suportes de fusos de esferas e equipamentos rotativos de alta precisão vulneráveis a danos por corrente parasita.

Uma cotação formal será enviada em até 24 horas após sua consulta.

Modelo

S7204CD/HC

Dimensões

d20 mm, D47 mm, B14 mm

Chanfro mínimo r

1 mm

Peso líquido

aprox. 0,092 kg

Estrutura

Rolamento de esferas de contato angular de carreira única

Ângulo de contato

15°

Material

Anel interno/externo: aço para rolamentos GCr15; elemento rolante: esferas de cerâmica Si₃N₄; gaiola de resina fenólica usinada

Forma da estrutura

Tipo aberto sem vedações

Carga dinâmica básica Cr

11900 N

Carga estática básica C0r

5850 N

Velocidade limite (lubrificação a óleo)

48000 rpm

Informações Adicionais

Desenhos dimensionais completos e dados de carga disponíveis mediante solicitação.

1. Elementos rolantes cerâmicos híbridos HC alcançam desempenho de isolamento, evitando efetivamente a corrosão por picadas elétricas do rolamento
2. A estrutura de alta capacidade CD de 15° equilibra o desempenho em alta velocidade e a capacidade de carga
3. O design universal combinável S, flexível para vários modos de instalação em pares duplex no local
4. Esferas de cerâmica de baixa densidade reduzem a carga centrífuga, alcançando velocidade limite maior do que rolamentos totalmente em aço
5. O design aberto adapta a lubrificação contínua por óleo circulante para operação de precisão de alta velocidade a longo prazo
6. Personalizável: classe de precisão P4/P5, múltiplas classes de pré-carga, marcação a laser OEM, graxa dedicada de alta velocidade

• Fusos principais de centros de usinagem verticais e horizontais de alta velocidade
• Eixos rotativos de servomotores e geradores de frequência variável
• Conjuntos de suporte de extremidade fixa de fusos de esferas de precisão
• Máquinas de retificação de alta velocidade e unidades de transmissão de precisão de automação
• Equipamentos rotativos expostos a risco de corrente elétrica parasita e corrosão elétrica

Fabricante profissional de rolamentos com 25 anos de experiência, produtos exportados globalmente.

Inspeção rigorosa da esfericidade e qualidade da superfície da esfera de cerâmica.

Superacabamento de pista de rolamento de ultraprecisão para atender aos requisitos de alta precisão.

Suporte técnico 24 horas para layout de pareamento e seleção de pré-carga.

Estoque amplo para distribuidores de máquinas.

Dimensões precisas e desempenho de serviço estável.

Inspeção de dureza de têmpera e revenimento do anel GCr15

Classificação dimensional e detecção de defeitos superficiais da esfera de cerâmica de nitreto de silício

Superacabamento de precisão para superfícies de pista de rolamento

Teste de ângulo de contato, folga interna e vibração rotacional

Se você precisar de rolamentos de contato angular cerâmicos híbridos S7204CD/HC:

Envie uma consulta para obter os seguintes suportes:

• Cotação rápida em até 24 horas
• Consulta de solução de conjunto combinado DB/DF
• Seleção opcional de classe de precisão e pré-carga
• Preço competitivo direto da fábrica
• Entre em contato com nossa equipe de vendas para obter as fichas técnicas completas e a oferta formal.
